Câblage du ZBMINIL2 en va-et-vient : le guide parfait 2026

C'est souvent ici que l'on bloque. Le module a besoin d'être alimenté. Il doit donc impérativement loger dans la boîte d'encastrement contenant la phase (qui vient du tableau) ET le fil de retour lampe (qui monte au plafond).

Ouvrez vos deux interrupteurs. Très souvent, la phase rouge arrive dans le premier boîtier. Le retour lampe, lui, part du second. Si c'est le cas chez vous, pas de panique. Prenez des connecteurs Wago pour modifier le câblage. L'astuce consiste à utiliser l'un des deux fils navettes existants pour faire transiter la phase d'une boîte à l'autre. Vous regroupez ainsi l'arrivée de courant et le départ vers l'ampoule au même endroit.

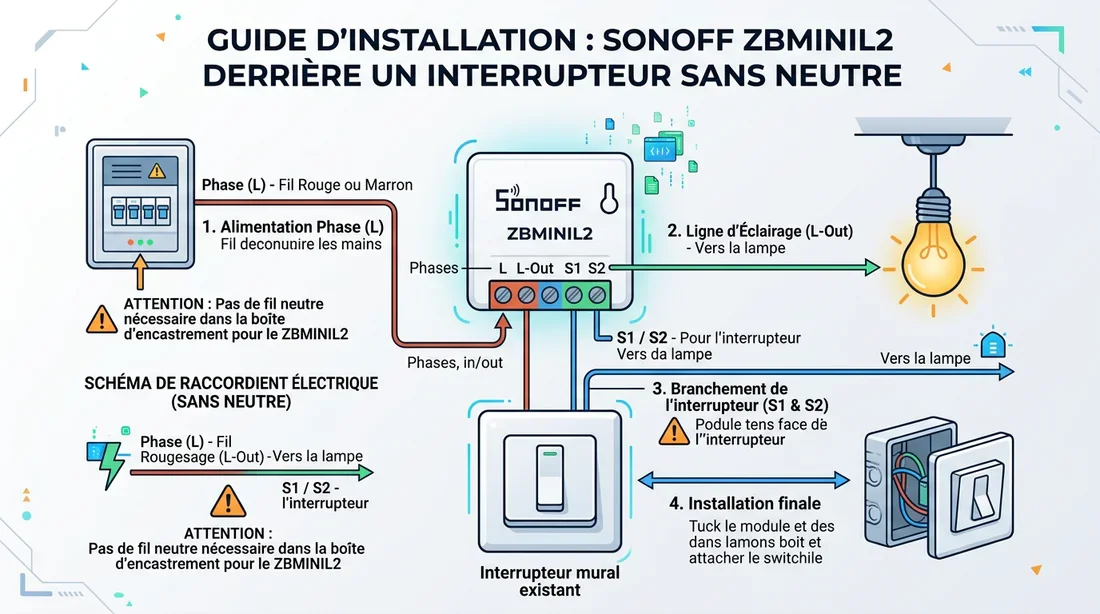

Une fois la bonne boîte isolée, la connexion de puissance devient extrêmement logique. Dénudez vos fils sur environ 10 mm. Insérez fermement le fil de phase rouge dans la borne L In. Serrez la vis, mais n'écrasez pas le cuivre. Prenez ensuite le fil de retour lampe et logez-le dans la borne L Out.

Pour garder un contrôle manuel fluide, le circuit de commande basse tension du module a besoin d'être fermé par vos interrupteurs. Prenez les fils navettes reliant vos deux mécanismes physiques. Connectez une extrémité sur la borne S1 et la suite du circuit sur la borne S2. Le module détecte le changement d'état entre ces deux bornes pour agir sur la lumière. Il synchronise ensuite instantanément l'information avec votre application.

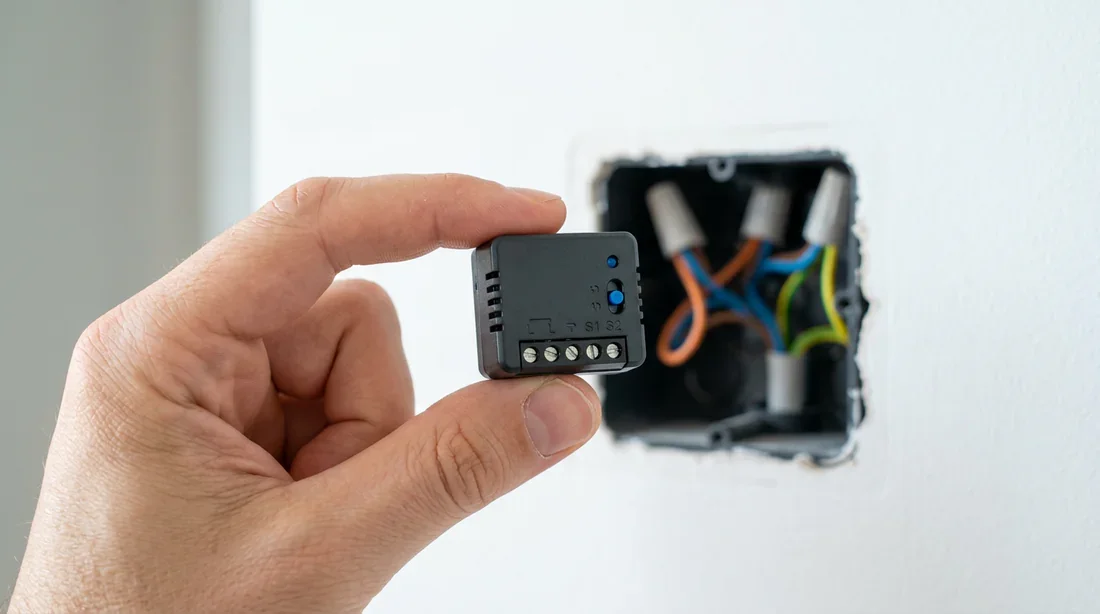

Les boîtes standard de 40 mm de profondeur sont un cauchemar pour la domotique. Les fils rigides en cuivre repoussent le module vers l'avant et bloquent la fixation de l'interrupteur. La vraie solution ? Installer des boîtes d'encastrement dites « à chaussette » ou « à poche » d'une profondeur minimale de 50 mm. Elles offrent un espace latéral parfait pour glisser le boîtier et les connecteurs Wago sans forcer.

Attention tout de même. Si vous travaillez sur une bâtisse très ancienne et que vous tombez nez à nez avec un câble électrique dans mur sans gaine, la rénovation de la boîte exige des précautions extrêmes. Vous ne voulez surtout pas effriter des isolants vieillissants.

Le ZBMINIL2 gère l'anti-scintillement de manière native avec une efficacité redoutable. Mais son fonctionnement « sans neutre » a un prix. Un courant résiduel infime traverse l'ampoule en permanence pour garder le module éveillé. Si vous utilisez des ampoules LED d'une puissance inférieure à 3W ou de mauvaise qualité, cette fuite de courant crée un clignotement à l'état éteint. Franchement agaçant. Pour régler ça, ajoutez un bypass (ou condensateur) en parallèle de l'ampoule au niveau du plafonnier. Il absorbe cette charge fantôme et stabilise définitivement l'éclairage.

Un composant domotique sans neutre subit une contrainte technique stricte. Il doit économiser son énergie. Le ZBMINIL2 agit donc uniquement comme un « End Device » (dispositif final). Il ne joue pas le rôle de routeur pour répéter le signal de votre réseau et ne participe pas à l'extension de votre maillage Zigbee. C'est un détail à ne pas négliger. Assurez-vous d'avoir un coordinateur puissant ou un autre périphérique branché sur secteur à proximité pour garantir la réactivité immédiate de vos commandes.
