Câbler un variateur de lumière va-et-vient (Guide 2026)
Table des matières
On a tous envie de tamiser la lumière du salon le soir. Mais l'idée d'ouvrir les murs et de jouer avec l'électricité refroidit vite. La peur de provoquer un court-circuit ou de griller des ampoules neuves nous paralyse souvent. Je vous rassure tout de suite, cette modification se boucle en moins d'une heure. À une condition absolue : maîtriser la compatibilité avec vos éclairages LED.
"Un variateur de lumière va-et-vient permet de contrôler l'allumage et l'intensité d'un éclairage depuis deux points de commande distincts. Ce circuit associe un variateur principal et un interrupteur classique, reliés par deux fils navettes. Assurez-vous d'utiliser des ampoules LED dimmables pour éviter tout scintillement.
3 vérifications indispensables avant l'installation
Prenez trois minutes pour valider ces points. Vous éviterez la majorité des pannes et des crises de nerfs lors de la mise en service.
1. La compatibilité des ampoules (LED Dimmable)
Les ampoules LED classiques détestent la variation d'intensité. Repérez impérativement le logo « Dimmable » ou « Gradable » sur l'emballage. Connectez une ampoule non compatible sur ce type d'appareillage et elle clignotera violemment avant de rendre l'âme.
Contrôlez aussi la puissance en Watts totale de votre luminaire. Chaque module exige une charge minimale pour s'activer. Cette contrainte vient de la charge capacitive des alimentations électroniques des LED. Installez une pauvre ampoule de 3W sur un variateur qui en réclame 10, et l'éclairage restera désespérément éteint. Ou pire, il vacillera.
2. L'identification des fils dans la boîte d'encastrement
Ouvrir le mur révèle souvent un plat de spaghettis colorés. Pas de panique, le code couleur électrique standardisé est votre meilleur allié. Le fil rouge amène l'électricité depuis le tableau de répartition, il s'agit de la Phase. Les fils violets ou oranges sont les fameux fils navettes. Ils assurent le dialogue entre vos deux points d'allumage. Enfin, le fil noir ou marron clair sert de retour lampe et envoie l'énergie modulée vers votre plafonnier.
Prenez toujours une photo avec votre smartphone avant de débrancher l'ancien appareillage. C'est votre assurance tous risques en cas de doute au moment du recâblage.

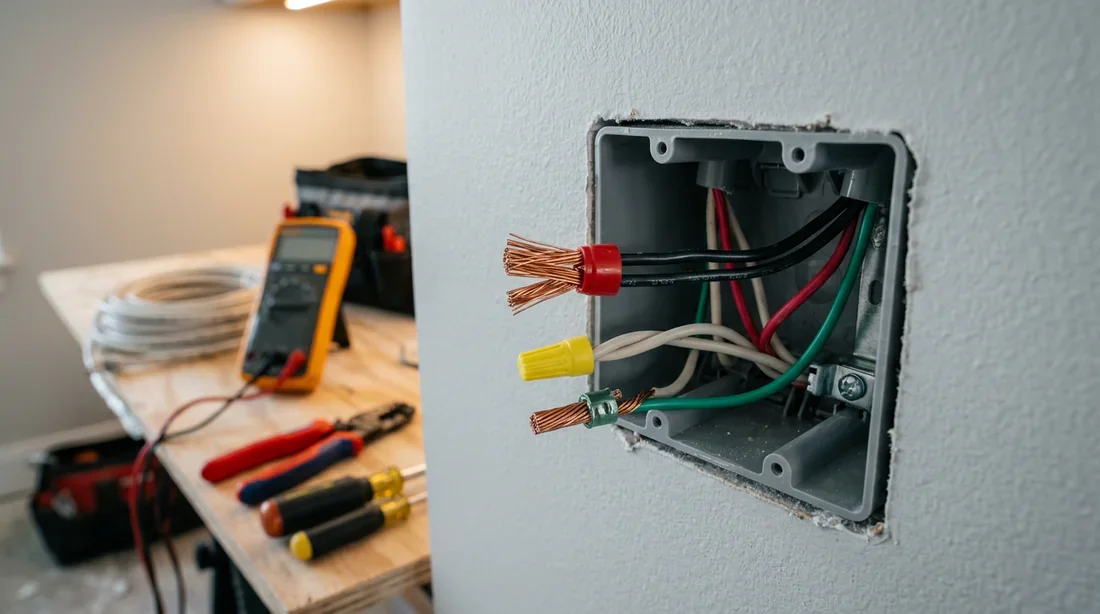

Préparation des câbles électriques
3. La profondeur de la boîte d'encastrement
L'électronique embarquée d'un gradateur de lumière prend beaucoup de place. Bien plus qu'un simple bouton à bascule. Regardez bien l'espace disponible derrière la plaque de finition. Une boîte d'encastrement standard de 40 mm de profondeur rend le rangement des câbles infernal. Je vous conseille vivement de prévoir un boîtier de 50 mm. Vous travaillerez confortablement, sans écraser vos connexions.
4 étapes pour brancher votre variateur va-et-vient
Place à la pratique. Suivez cet enchaînement dans un ordre strict. Votre sécurité électrique en dépend.
Étape 1 : Consignation de l'installation électrique
Rendez-vous à votre tableau électrique principal. Abaissez le disjoncteur 10A de votre circuit d'éclairage. Sortez ensuite votre vérificateur d'absence de tension ou votre multimètre et confirmez qu'aucun courant ne traverse la prise murale. C'est non négociable.
Étape 2 : Démonter l'ancien interrupteur
Utilisez un tournevis plat pour faire levier avec délicatesse et retirer la plaque de finition, puis dévissez le mécanisme. Tirez doucement l'appareillage vers vous pour dégager le câblage arrière. Les vieux modèles englués dans plusieurs couches de peinture résistent parfois farouchement. Si le mécanisme refuse de venir, allez jeter un œil à notre méthode pour savoir Comment enlever un interrupteur sans encoche sans rien casser. Cela vous sauvera la mise.
Étape 3 : Câbler le variateur (Maître) et l'interrupteur (Esclave)
Le branchement s'effectue en deux temps. Attaquons d'abord le variateur. Insérez le fil rouge de la phase directement sur la borne L. Connectez ensuite vos deux fils navettes sur les bornes numérotées 1 et 2. Elles arborent parfois des petites flèches sortantes.
Passons au côté de l'interrupteur classique. Raccordez le fil noir du retour lampe sur la borne L ou la borne commune. Glissez ensuite les deux autres extrémités des fils navettes venant du gradateur dans les bornes 1 et 2.
Ne cherchez pas les fils neutre (bleu) et de terre (vert/jaune) lors de cette étape, ils contournent vos interrupteurs pour filer tout droit vers la douille du plafonnier.

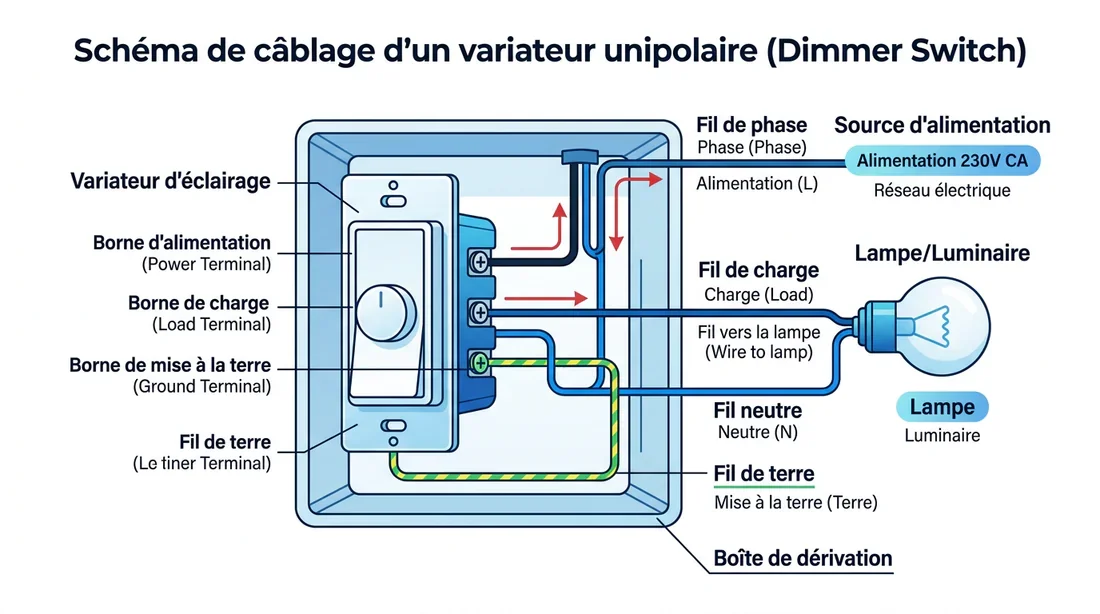

Schéma de câblage électrique
Étape 4 : Tests et réglages de la butée basse
Avant de bourrer les fils dans les murs et de visser les façades, faites un test grandeur nature. Réarmez le disjoncteur. Testez l'allumage depuis vos deux commandes. Tournez ensuite la molette de votre LED dimmable au minimum.
L'ampoule s'éteint ou scintille ? Cherchez le potentiomètre. C'est une minuscule vis de réglage cachée derrière la façade du variateur. Prenez un petit tournevis et ajustez cette vis jusqu'à obtenir une lumière stable, même au seuil le plus bas. Pour visualiser le geste exact, tapez simplement « Brancher un variateur va et vient » sur YouTube.
Résolution des pannes : pourquoi mon ampoule LED clignote ?
L'électronique d'éclairage a ses caprices. Voici mes diagnostics terrain pour régler rapidement les anomalies fréquentes, sans perdre de temps.
Si la LED clignote ou grésille à basse intensité, la charge minimale de votre circuit n'est pas atteinte ou votre potentiomètre est mal réglé. Changez l'ampoule pour un modèle plus puissant ou ajustez la vis au dos du module.
Parfois, l'ampoule reste légèrement allumée. Cette fameuse lumière fantôme trahit la présence d'un courant résiduel dans le câblage. La solution consiste à installer un compensateur actif (module bypass) en parallèle sur la douille du plafonnier. Il absorbera ces micro-fuites instantanément.
Vous constatez un flash lumineux vif lors de l'allumage ? C'est le signe d'une incompatibilité technologique entre le mode de coupure du variateur et le driver interne de la LED. Plongez dans la notice technique de votre ampoule pour vérifier ce point.
Enfin, si absolument rien ne s'allume, vous avez sûrement une connexion lâche sur la borne L ou vous avez inversé le retour lampe avec une navette. Coupez le disjoncteur et contrôlez fermement chaque serrage.
Variateur va-et-vient ou télérupteur : quelle est la meilleure option ?
La géométrie de votre pièce dicte ce choix. Le système va-et-vient classique montre très vite ses limites puisqu'il gère seulement deux points de commande. C'est l'idéal pour un couloir court ou une chambre.
En revanche, si vous aménagez une immense pièce de vie avec trois ou quatre accès, oubliez le va-et-vient. Pour piloter votre éclairage depuis de multiples endroits, vous avez besoin d'un circuit avec des commandes de type bouton poussoir. Si votre logement possède cette configuration, lisez plutôt notre guide sur l'installation d'un Variateur sur télérupteur pour réaliser l'opération en toute sécurité.
Tamiser l'éclairage change radicalement l'ambiance d'un salon. Et vous l'avez vu, la manœuvre reste accessible si on respecte le duo maître/esclave et la consigne de sécurité de base. Le plus dur est souvent de choisir la finition esthétique du bouton. Quelle gamme d'appareillage avez-vous en tête pour finaliser votre projet ? Dites-le-nous dans les commentaires.
❓Foire Aux Questions (FAQ)
Peut-on mettre 2 variateurs sur un même circuit va-et-vient ?
Non, un seul variateur est autorisé. L'autre commande doit rester un interrupteur va-et-vient standard. Brancher deux gradateurs ensemble provoque un conflit électronique immédiat et bloque totalement l'éclairage.
Comment savoir si mon ampoule est compatible avec mon variateur ?
Cherchez la mention « Dimmable » directement sur la boîte de la LED. Vérifiez ensuite que la puissance totale de vos ampoules dépasse bien la charge minimale exigée par votre variateur, sinon l'installation ne fonctionnera pas correctement.
Pourquoi mon variateur grésille quand je baisse la lumière ?
Ce bruit agaçant vient presque toujours d'une incompatibilité entre la technologie du variateur et l'électronique de l'ampoule. Une charge globale trop faible sur le circuit donne exactement le même résultat. Remplacer l'ampoule règle ce problème acoustique dans la majorité des cas.
Comment fonctionne un circuit va-et-vient avec variateur ?
L'astuce réside dans une hiérarchie stricte entre vos deux points de commande muraux. Oubliez la symétrie. Dans cette configuration, vous installez un seul variateur. Il devient le « maître » de l'installation. L'autre point de commande reste un interrupteur classique et agit comme simple « esclave ».
Branchez deux modules de variation sur le même circuit et c'est la catastrophe. Leurs composants électroniques entrent en conflit direct, l'ordre d'allumage déraille et le système refuse tout simplement de s'activer. Gravez cette règle d'or dans votre esprit, une seule molette de variation par circuit d'éclairage.
