Vous voici devant votre tableau électrique ouvert, un module Debflex flambant neuf à la main. L'angoisse de la petite étincelle vous paralyse ? Je vous rassure tout de suite, cette appréhension a du bon. Mettre les mains dans les entrailles de votre installation demande une rigueur absolue. Une erreur de câblage ne pardonne pas. Vous risquez l'électrocution, le départ d'incendie ou la mort prématurée de votre électroménager. Mais rassurez-vous, brancher ce matériel obéit à une logique mécanique implacable et totalement sécurisée.
Avant d'y aller, rassemblez vos outils de base. Prévoyez des tournevis isolés (plat et cruciforme), une pince à dénuder professionnelle, votre Vérificateur d'Absence de Tension (VAT) et une pince coupante.
"Pour effectuer le branchement d'un disjoncteur différentiel Debflex, coupez d'abord l'alimentation générale. Raccordez l'arrivée électrique (phase rouge/marron et neutre bleu) sur les bornes supérieures. Ensuite, connectez la sortie vers vos disjoncteurs divisionnaires sur les bornes inférieures. Serrez les vis au couple recommandé et testez via le bouton T.
Prérequis et normes de sécurité avant intervention
⚠️ Attention, l'électricité ne pardonne rien. L'à-peu-près et l'excès de confiance tuent. Avant de dévisser la moindre façade de votre coffret, coupez le disjoncteur d'abonné (AGCP). Ne vous contentez surtout pas d'éteindre le petit interrupteur du circuit concerné. Vous devez couper l'alimentation générale au niveau de l'arrivée Enedis pour éradiquer le danger mortel à la source.
Ce tutoriel suit à la lettre les exigences de la norme NF C 15-100 en vigueur pour l'année 2026. Cette norme encadre la protection des biens et des personnes. Elle exige d'ailleurs une excellente mise à la terre de toute l'infrastructure. Le soin apporté à votre tableau doit aussi se refléter dans vos cloisons. Nous l'avons expliqué dans notre dossier pour faire passer un câble électrique dans un mur sans gaine : toute rénovation doit respecter des règles strictes de cheminement. C'est le seul moyen de garantir une isolation parfaite sur le long terme.

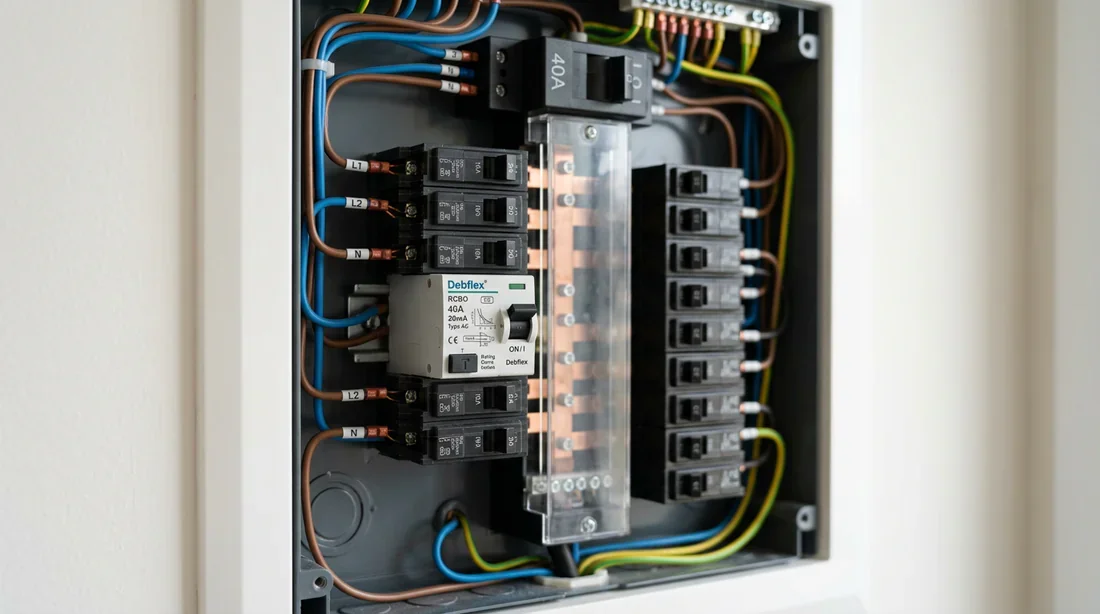

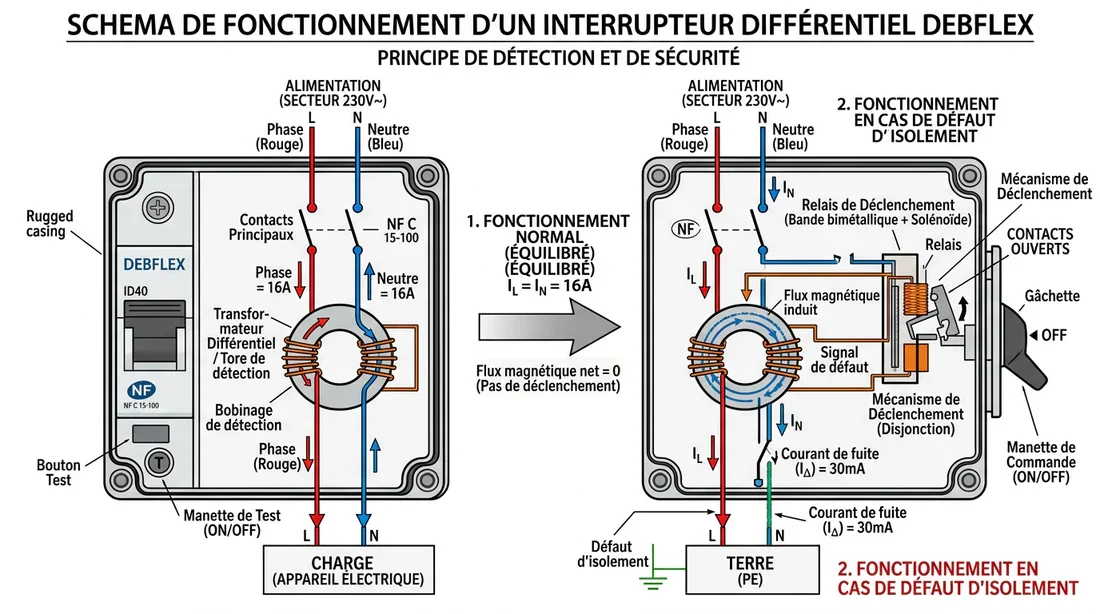

Principe de fonctionnement du disjoncteur différentiel Debflex
Choisir le bon module Debflex : type A ou type AC ?
J'en vois beaucoup acheter le premier interrupteur différentiel venu sans regarder sa classe de protection. Grosse erreur. Les modules Debflex existent en deux variantes principales pour des usages diamétralement opposés. Vous devez impérativement adapter le module, ainsi que son calibre 40A ou 63A, à l'équipement à protéger.
| Type de Différentiel | Équipements protégés | Symbole sur le module Debflex |
|---|---|---|
| Type A | Plaques de cuisson, Lave-linge, Prises de recharge IRVE | Logo avec une vague (alternatif) et un trait droit (continu) |
| Type AC | Prises de courant classiques, Éclairage, Convecteurs | Logo avec une simple vague (courant alternatif) |
Regroupez judicieusement vos circuits. La norme impose au minimum un module Type A par logement. Assurez-vous que la somme des intensités des disjoncteurs raccordés sous ce différentiel ne dépasse pas sa capacité maximale.
4 étapes pour réussir le branchement du différentiel Debflex
Le raccordement d'un module de protection Debflex suit une procédure standardisée. Prenez votre temps. Allumez un bon éclairage de chantier et suivez cet enchaînement technique à la lettre.
Étape 1 : coupure générale et vérification d'absence de tension (VAT)
Même si le disjoncteur principal est abaissé, le doute n'a pas sa place. Sortez votre Vérificateur d'Absence de Tension (VAT) ou un multimètre fiable. Placez les pointes de touche sur les peignes ou les bornes dénudées du tableau électrique existant. Si l'écran affiche un zéro pointé, vous avez le feu vert. Vous pouvez entamer les manipulations mécaniques et clipser votre module Debflex sur le rail DIN.
Étape 2 : raccordement de l'alimentation en amont (haut)
L'arrivée du courant se fait par les bornes supérieures du composant. Vous allez acheminer l'énergie depuis le bornier de répartition principal du tableau. Dénudez vos fils souples ou rigides sur environ 12 millimètres. Respectez scrupuleusement le code couleur et la section de câble. Utilisez du 10mm² ou du 16mm² selon le calibre choisi. Insérez le fil bleu dans la borne gauche marquée du neutre (N) et logez le fil rouge, marron ou noir dans la borne droite affectée à la phase (L).
Étape 3 : connexion vers les disjoncteurs divisionnaires en aval (bas)
Le courant doit maintenant filer vers la rangée de disjoncteurs chargés de protéger vos prises et vos lumières. Debflex propose des solutions d'assemblage vraiment pratiques. Utilisez un peigne d'alimentation horizontal pour relier instantanément la partie inférieure de votre différentiel aux modules divisionnaires situés sur la même ligne. Insérez fermement les dents du peigne dans les mâchoires des bornes et verrouillez bien le tout.
Étape 4 : mise sous tension et test de déclenchement
Votre câblage est terminé. Vérifiez qu'aucun fil de cuivre n'est apparent hors des logements en plastique. Remontez la manette du disjoncteur général, puis enclenchez celle de votre nouveau différentiel Debflex. Appuyez immédiatement sur le petit bouton « Test » (marqué d'un T) présent sur la façade. Le module doit claquer sèchement et couper le courant sur sa rangée. Ce test simule une fuite de courant de 30mA. S'il ne saute pas, abaissez tout de suite le courant. Votre branchement est défectueux ou le matériel a subi un dommage.
3 erreurs fatales lors du câblage d'un tableau électrique
En tant qu'électricien, j'inspecte régulièrement des rénovations domestiques complètement bâclées. L'apparente simplicité du clipsage sur rail DIN pousse parfois les particuliers à ignorer les règles fondamentales de l'électrotechnique.
Inverser la phase et le neutre sur le bornier
C'est l'erreur classique du bricoleur fatigué. Si vous inversez la phase (L) et le neutre (N) lors du raccordement en amont, vos appareils branchés au bout du circuit s'allumeront probablement. Le danger est plus insidieux. Vos interrupteurs muraux couperont le neutre au lieu de la phase et les douilles de vos ampoules resteront sous tension en permanence. La protection des personnes disparaît totalement.
Un couple de serrage insuffisant des vis
Vous avez peur d'abîmer le filetage et vous serrez timidement. C'est un désastre en devenir. Un serrage lâche crée un micro-espace entre le fil de cuivre et la borne en métal. Le courant va sauter cet espace pour créer un arc électrique continu. Le plastique du module Debflex va finir par fondre. C'est le défaut numéro un relevé par le Consuel et la cause principale des incendies de compteurs. Sortez un tournevis adapté et serrez fermement.
Mélanger du matériel Debflex avec d'autres marques
L'entraxe et la profondeur des bornes varient d'un fabricant à l'autre. Si vous juxtaposez un module Debflex avec un composant Schneider ou Legrand sur la même rangée, votre peigne d'alimentation ne s'alignera pas correctement. Les dents vont s'enfoncer de travers pour générer de très mauvais contacts. Restez fidèle à une seule marque par rangée. Si l'aménagement de votre coffret devient trop complexe à cause d'une extension de domicile, prenez le temps de consulter notre méthode pour déplacer un coffret électrique en extérieur. Vous y trouverez les démarches et les pièges architecturaux à esquiver.
❓Foire Aux Questions (FAQ)
Quelle est la différence entre un interrupteur et un disjoncteur différentiel Debflex ?
L'interrupteur différentiel protège uniquement les personnes. Il détecte une fuite de courant de 30mA. Le disjoncteur différentiel est un appareil complet. Il protège les personnes contre les fuites, mais intègre aussi une protection magnétothermique pour sauver vos fils des courts-circuits et des surcharges.
Pourquoi mon disjoncteur différentiel Debflex saute tout le temps ?
Ce déclenchement intempestif signale un défaut d'isolement sur un de vos appareils ménagers. De l'eau s'est peut-être infiltrée dans un fer à repasser. Il peut aussi s'agir d'une erreur de câblage. Le neutre d'un circuit a peut-être été accidentellement mélangé avec le neutre d'un autre disjoncteur situé sur une rangée différente.
Où se trouve l'arrivée de courant sur un différentiel Debflex, en haut ou en bas ?
Sur l'immense majorité des modules récents de la gamme Debflex, l'alimentation provenant du disjoncteur principal se câble systématiquement par les bornes supérieures. La distribution vers le reste de la rangée s'effectue ensuite par les bornes inférieures.
Vous avez maintenant toutes les cartes en main pour sécuriser votre installation. Prêt à revoir le câblage de votre tableau électrique ?
