Variateur sur télérupteur : comment transformer vos boutons poussoirs en variateurs ?
Table des matières
Ce bruit. Ce fameux « clac » mécanique qui résonne dans le tableau électrique — et parfois dans tout le couloir — à chaque pression sur un interrupteur. Vous voulez vous en débarrasser et, au passage, moderniser votre salon avec une ambiance tamisée. Sauf que vous vous heurtez à un mur technique : votre installation repose sur des boutons poussoirs et un télérupteur.
La plupart des bricoleurs commettent la même erreur : ils achètent un variateur rotatif classique en pensant remplacer un simple interrupteur. Résultat ? Rien ne fonctionne, ou pire, c'est le stroboscope dans le salon. C'est normal. Le fonctionnement par impulsion est radicalement différent d'un circuit « va-et-vient ».
Pour varier l'intensité lumineuse ici, on ne change pas les boutons. On change l'intelligence du système. Voici la marche à suivre pour ne pas griller votre nouveau matériel.
"Il n'est pas possible de brancher un variateur rotatif classique sur un circuit existant avec télérupteur. Pour varier l'intensité d'un éclairage piloté par des boutons poussoirs, vous devez remplacer le télérupteur standard par un télévariateur (modulaire au tableau) ou installer un micromodule de variation (derrière les boutons ou au plafonnier).
Pourquoi ne peut-on pas ajouter un variateur simple sur un télérupteur ?
Pour comprendre l'erreur classique, visualisez le circuit. Un variateur mural standard agit comme un robinet : il réduit le débit d'électricité en permanence. Il remplace un interrupteur qui a deux positions fixes (ouvert/fermé).
Votre installation actuelle fonctionne différemment. Vos boutons poussoirs envoient une impulsion électrique (un signal bref) vers le tableau électrique. Là-bas, le télérupteur reçoit ce signal et change d'état mécaniquement.
Si vous installez un variateur rotatif à la place d'un poussoir, c'est la catastrophe :
- Le circuit ne reçoit plus d'impulsion franche, mais un courant continu affaibli.
- La bobine du télérupteur au tableau ne peut plus s'enclencher correctement.
- Vous perdez le pilotage depuis les autres points de commande.
Pour réussir votre coup, il faut changer le « cerveau » de l'installation — le module de commande — pour qu'il comprenne à la fois les appuis courts (allumer/éteindre) et les appuis longs (varier l'intensité).

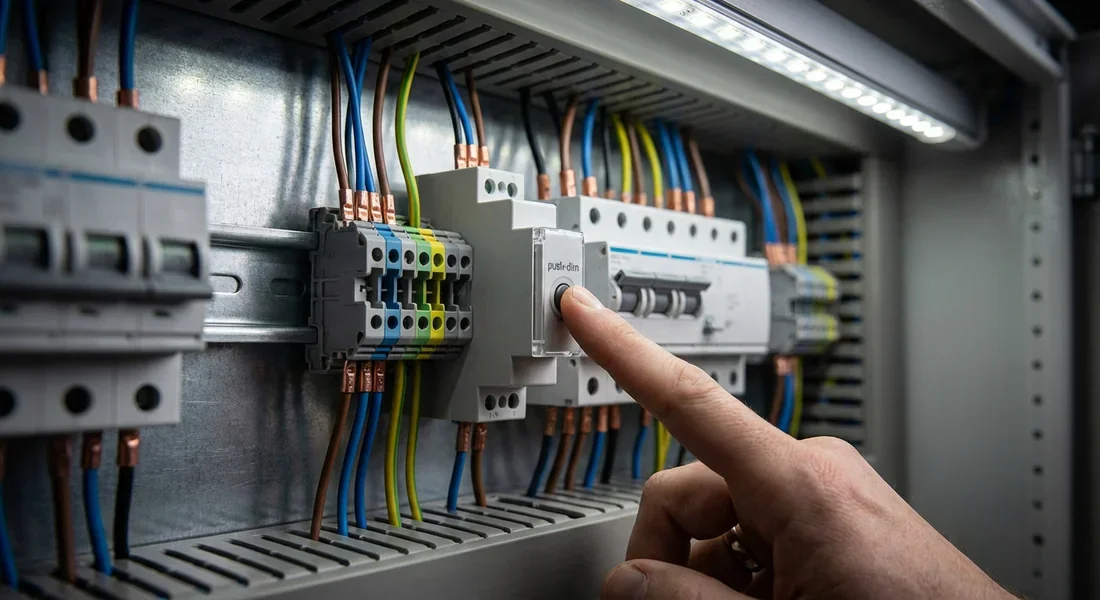

Installation du module télévariateur
Les 2 solutions techniques pour installer la variation
Selon l'accessibilité de votre tableau électrique et votre aisance avec le câblage, deux options s'offrent à vous. Je ne vais pas vous mentir : j'ai une nette préférence pour la première, plus robuste.
Schéma de branchement télévariateur
Solution 1 : le télévariateur modulaire (remplacement au tableau)
C'est la solution la plus propre, surtout si vous avez facilement accès à votre tableau électrique. L'idée est simple : on arrache le vieux télérupteur électromécanique et on le remplace par un télévariateur électronique (type Legrand, Schneider ou Theben).
Son avantage majeur, c'est le silence. Fini le bruit mécanique à chaque allumage. Les modules électroniques ne font pas un bruit. De plus, ces modules sont conçus pour supporter des puissances plus importantes et gèrent souvent mieux les ampoules LED capricieuses.
Avant d'acheter, vérifiez la largeur du module. Certains télévariateurs intelligents prennent la place de deux modules standards (2 modules DIN) dans le tableau. Assurez-vous d'avoir la place disponible sur le rail.
Solution 2 : le micromodule (installation sans toucher au tableau)
C'est l'option de secours pour la rénovation légère, ou si votre tableau électrique est plein à craquer. Ici, on ne touche pas au tableau principal (ou très peu). On glisse un petit boîtier électronique (type Yokis, Fibaro ou Shelly) directement derrière l'un des boutons poussoirs existants, ou dans une boîte de dérivation.
Le micromodule intercepte les ordres des boutons poussoirs et gère l'alimentation de la lampe directement. C'est pratique car vous n'avez pas besoin de tirer de nouveaux câbles jusqu'au tableau. C'est souvent la seule issue dans les vieilles installations où le neutre n'est pas présent derrière les interrupteurs.
Tutoriel de branchement : remplacer un télérupteur par un télévariateur
Passons aux choses sérieuses. Nous allons voir comment remplacer un module au tableau, car c'est l'opération qui suscite le plus de questions (et d'angoisses) sur le câblage.
Sécurité avant tout : Coupez l'alimentation générale ou le disjoncteur concerné. Vérifiez l'absence de tension avec un multimètre ou un VAT. Ne faites pas confiance à votre mémoire, vérifiez.
D'ailleurs, si en ouvrant votre tableau, vous remarquez d'autres anomalies électriques, comme un chauffe-eau qui fait disjoncter en heures creuses, profitez de cette intervention pour vérifier le serrage de tous vos modules et l'état général des peignes. Une pierre, deux coups.
Identification du câblage (le piège) Le piège se situe dans le type de montage existant. Observez les fils connectés à votre ancien télérupteur :
- Le montage 3 fils (le classique en rénovation) : Le neutre va directement aux lampes. La phase passe par les boutons poussoirs avant d'arriver au module.
- Le montage 4 fils (le standard actuel) : La phase et le neutre alimentent le module. Les boutons poussoirs pilotent uniquement le retour phase.
Les étapes de raccordement pour un télévariateur standard :
- Repérez la Phase (L) et le Neutre (N). Ils viennent du disjoncteur voisin (souvent 10A ou 16A). Connectez-les sur les bornes d'alimentation du nouveau télévariateur (L et N).
- Connectez le retour boutons poussoirs. C'est le fil qui vient de vos interrupteurs. Il se branche généralement sur la borne marquée d'un symbole « Poussoir » ou « B ».
- Connectez le retour lampe. C'est le fil qui part vers votre éclairage. Il se branche sur la borne marquée d'un symbole « Lampe » (un cercle avec une croix).
- Réglez le type de charge. Sur la façade du télévariateur, vous trouverez souvent une petite molette ou un bouton pour sélectionner « LED ». C'est indispensable pour éviter la surchauffe.
Confort visuel et variation d'intensité
Problèmes fréquents avec les LEDs et comment les éviter
Passer à la variation sur LED réserve souvent des surprises. Les technologies anciennes (halogènes) étaient simples : moins de courant égalait moins de lumière. Avec l'électronique des LEDs, c'est une autre histoire.
Parfois, le problème ne vient pas du module, mais du câblage mural. Si vous devez intervenir sur vos boutons actuels pour vérifier les connexions, assurez-vous de savoir comment enlever un interrupteur sans encoche sans rien casser pour accéder aux fils en toute sécurité.
Le scintillement à basse intensité
Vous baissez la lumière pour une ambiance cosy, et soudain, vos ampoules se mettent à trembler (flickering). C'est insupportable.
La cause est simple : le courant résiduel nécessaire au fonctionnement du variateur électronique traverse l'ampoule LED. Comme la LED consomme très peu, ce courant suffit à l'allumer brièvement par intermittence.
La solution consiste à installer un Compensateur de charge (aussi appelé Bypass ou Charge résistive). Ce petit composant se branche en parallèle (entre phase et neutre) au niveau de la lampe ou du module. Il « absorbe » le courant de fuite et stabilise l'éclairage.
L'incompatibilité des ampoules
C'est l'erreur numéro 1. La majorité des ampoules LED vendues en grande surface ne sont pas compatibles avec la variation.
Si vous installez un télévariateur sur des LEDs classiques, elles vont grésiller, la variation sera saccadée (on passe de 100% à 0% sans transition), et l'électronique de l'ampoule grillera en quelques semaines. Vérifiez impérativement la mention « Dimmable » ou le logo d'un petit variateur sur l'emballage.
Tableau comparatif : quel matériel choisir en 2025 ?
Pour vous aider à trancher, j'ai comparé les trois solutions les plus pertinentes pour moderniser votre installation.
| Critère | Télévariateur Standard (ex: Legrand/Schneider) | Micromodule Radio (ex: Yokis) | Module Connecté (ex: Shelly Dimmer/Zigbee) |
|---|---|---|---|
| Emplacement | Tableau électrique (Rail DIN) | Derrière interrupteur / Boîte | Derrière interrupteur / Boîte |
| Prix moyen | 60€ - 90€ | 45€ - 60€ | 20€ - 35€ |
| Installation | Intermédiaire (Câblage tableau) | Facile (Local) | Facile à Intermédiaire |
| Compatibilité LED | Excellente (Réglages précis) | Bonne (Nécessite souvent charge CHR3W) | Très bonne (Calibration auto) |
| Connectivité | Non (sauf gammes spécifiques) | Radio propriétaire | Oui (Wifi / Domotique) |
| Idéal pour | Rénovation durable et propre | Ajout rapide sans dégâts | Maison connectée (Google/Alexa) |
Questions fréquentes sur la variation par impulsion
Au-delà du branchement, voici les réponses aux questions techniques qui reviennent souvent une fois le matériel acheté.
Combien de boutons poussoirs maximum puis-je installer ? Avec un télévariateur électronique, le nombre est théoriquement illimité. Cependant, au-delà de 10 ou 15 boutons, la longueur des câbles et les courants induits peuvent perturber le signal. Si vous éclairez un couloir d'hôtel de 50 mètres, un relais intermédiaire sera nécessaire. Pour une maison classique, vous ne serez jamais bloqué.
Le télévariateur fait-il du bruit ? Contrairement à votre ancien télérupteur, le modèle variateur est totalement silencieux à l'allumage. En revanche, certains modèles d'entrée de gamme peuvent émettre un très léger grésillement (bruit de bobine) lorsqu'ils sont à 50% de puissance. Les marques reconnues comme Legrand, Hager ou Schneider sont généralement exemptes de ce défaut.
Quelle est la durée de vie d'un télévariateur ? L'électronique reste plus sensible aux surtensions que la mécanique pure. Comptez environ 10 à 15 ans de durée de vie. Pour la maximiser, ne chargez jamais le module à 100% de sa capacité. Gardez une marge de 20% de puissance sous le maximum autorisé, votre matériel vous remerciera.
❓Foire Aux Questions (FAQ)
Comment savoir si mon télérupteur est compatible LED ?
Vérifiez la mention « charge minimale » sur le boîtier. Les anciens modèles demandent souvent 40W or 50W minimum pour fonctionner, ce qui est bien trop élevé pour des ampoules LEDs qui consomment à peine 5W.
Est-ce que je dois changer mes boutons poussoirs pour mettre un variateur ?
Non, les télévariateurs fonctionnent parfaitement avec vos boutons poussoirs existants. La logique (appui court / appui long) est gérée par le module, pas par le bouton.
Pourquoi mes LEDs clignotent avec le nouveau variateur ?
C'est souvent un manque de charge (puissance totale trop faible) ou l'utilisation d'une ampoule non-dimmable. L'ajout d'un compensateur (Bypass) directement aux bornes de la lampe résout souvent le problème en stabilisant le courant.
