Fiche technique Stihl 028 AVS Wood Boss : le guide complet
Table des matières
Vous venez de récupérer une tronçonneuse mythique des années 80, et vous cherchez désespérément ses spécifications exactes. Je connais ce sentiment. Fini les soirées passées à écumer des forums obscurs ou à déchiffrer des manuels scannés à l'envers.
Restaurer une 028 AVS ne s'improvise pas. Vous avez besoin de vraies données, claires et surtout adaptées à nos standards actuels. J'ai rassemblé ici toutes les valeurs de réglages d'usine et les astuces mécaniques pour ressusciter votre bécane.
"La tronçonneuse Stihl 028 AVS Wood Boss possède un moteur 2 temps de 47 cm³ délivrant une puissance de 2,1 kW (2,8 ch). Elle utilise un guide-chaîne de 40 à 45 cm avec un pas de chaîne de .325" ou 3/8". Son poids à vide sans dispositif de coupe est de 5,6 kg.
Caractéristiques techniques générales de la Stihl 028 AVS
On ne répare pas bien ce qu'on ne comprend pas. L'ingénierie allemande de l'époque, c'était du costaud et du lisible. Pas d'électronique superflue. Voici ce que vous devez savoir avant de commander la moindre pièce de rechange.
Moteur et performances
Le cœur de cette machine cache un monocylindre particulièrement nerveux. La cylindrée offre un couple bluffant quand on attaque les bois durs.
| Caractéristique | Valeur |
|---|---|
| Cylindrée | 47 cm³ |
| Alésage | 44 mm |
| Course | 31 mm |
| Puissance | 2,1 kW / 2,8 ch |
| Régime de ralenti | 2 800 tr/min |
| Régime maximum | 12 500 à 13 000 tr/min |
Dimensions et capacités
L'équilibre en main de la Wood Boss explique en grande partie son succès auprès des bûcherons. Les réservoirs offrent une vraie autonomie sans vous casser le dos après deux heures de tronçonnage.
| Caractéristique | Valeur |
|---|---|
| Poids à vide (sans guide ni chaîne) | 5,6 kg |
| Capacité du réservoir de carburant | 0,5 L |
| Capacité du réservoir d'huile de chaîne | 0,2 L |
Système de coupe et guide-chaîne compatibles
Votre chaîne fait tout le travail. L'entraînement passe par un pignon que vous devez impérativement accorder au reste de l'équipement.
Pour ce modèle spécifique, nous voyons souvent deux standards s'affronter. Le pas de chaîne en .325" offre une coupe fluide et rapide. C'est mon préféré pour le tout-venant. Si vous attaquez du gros œuvre forestier, passez plutôt sur un pas de chaîne en 3/8", beaucoup plus agressif. Du côté de la jauge, le standard tourne presque toujours autour de 1.6 mm (ou .063"). Enfin, oubliez les guides démesurés. La machine donne son maximum avec une lame de 40 cm à 45 cm.
Ne montez jamais une chaîne neuve sur un pignon usé. Remplacez toujours le pignon d'entraînement après avoir usé deux chaînes pour préserver la géométrie de votre système de coupe.

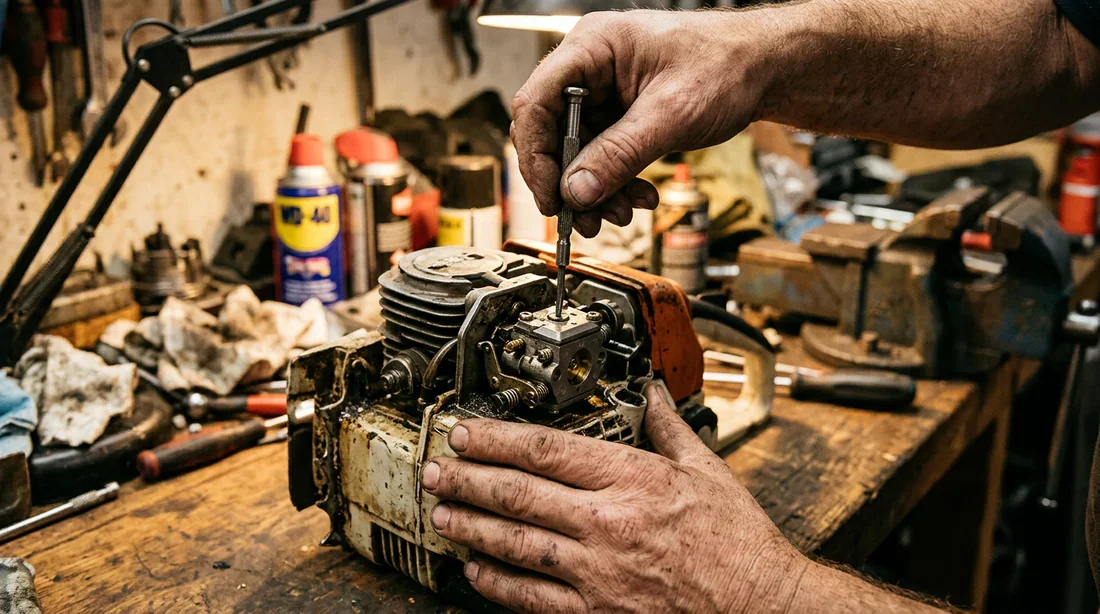

Réglage du carburateur de la Stihl 028 AVS
Réglages d'usine : carburateur et allumage
Régler le carburateur, c'est donner un second souffle à votre moteur. Selon l'année de votre 028, vous tomberez sur un carburateur Walbro ou un Tillotson. Rassurez-vous, la méthode de réglage ne change pas d'un poil entre les deux.
Paramétrage des vis L, H et LA
Règle d'or absolue. Vous faites ce réglage avec un filtre à air nickel et un réservoir à moitié plein. Repartez des valeurs d'usine pour retrouver une base saine.
Pour la vis L qui gère la reprise à bas régime, serrez délicatement jusqu'à la butée puis dévissez d'un tour. Faites exactement la même chose pour la vis H du haut régime. Serrez à fond sans forcer, puis dévissez d'un tour. L'ajustement de la vis LA (ou T pour le ralenti) se fait obligatoirement moteur chaud. La chaîne doit rester parfaitement immobile quand vous lâchez la gâchette.
Système d'allumage et bougie
Stihl a fait du bon boulot avec l'allumage électronique de cette série. C'est increvable si on en prend soin. Cherchez toujours une étincelle franche et bien bleue.
Montez une bougie Bosch WSR6F ou une NGK BPMR7A. L'écartement des électrodes n'est pas une suggestion. Réglez-le à 0,5 mm pile pour une explosion parfaite. Si vous devez tomber le volant magnétique, recalez l'entrefer de la bobine d'allumage entre 0,2 mm et 0,3 mm avec un jeu de cales classique.
4 pannes fréquentes sur la Wood Boss et leurs solutions
Ces machines ont quarante ans. L'usure naturelle provoque des caprices bien connus. Je vois régulièrement passer les mêmes galères à l'atelier.
Le ralenti instable (prise d'air)
Votre moteur s'emballe tout seul ? Il refuse de redescendre au ralenti ? C'est le symptôme typique d'une prise d'air vicieuse. Le caoutchouc de la pipe d'admission et les joints spi de vilebrequin finissent par durcir et craqueler. Arrêtez de tourner les vis du carburateur dans tous les sens. La seule méthode fiable reste le test de pression et de dépression du bas moteur.
La chaîne tourne au ralenti
Vous avez beau jouer avec la vis LA, la chaîne tourne encore. Le souci devient alors purement mécanique. Ciblez directement l'embrayage centrifuge derrière le pignon. Je parie que vos ressorts de tension sont avachis ou carrément cassés. Les masselottes frottent alors en permanence contre la cloche.
L'absence d'étincelle
Ne jetez pas tout de suite votre argent dans une bobine d'allumage neuve. Isolez d'abord le circuit électrique. Débranchez simplement le fil de mise à la masse de l'interrupteur d'arrêt. Si l'étincelle revient, vous avez juste un court-circuit dans l'interrupteur. Et bien sûr, testez toujours l'allumage avec une bougie neuve avant de tout démonter.
Le graissage de chaîne défaillant
Réservoir d'huile plein, mais guide-chaîne totalement sec. Ça chauffe et ça fume. Votre circuit de lubrification a un problème. Sortez la crépine du réservoir d'huile. Elle finit souvent colmatée par une pâte de vieille sciure et d'huile séchée. Si elle respire bien, regardez la vis sans fin en plastique. C'est elle qui entraîne la pompe à huile, et ses filets s'usent assez vite.
Entretien courant et fluides recommandés aujourd'hui
Oubliez la notice d'époque qui vous demandait des dosages dignes d'une mobylette. Nos carburants et lubrifiants modernes changent totalement la donne.
Tournez au mélange 2 temps dosé à 2% avec une bonne huile 100% synthèse. Vous éviterez d'encrasser inutilement le cylindre et le gicleur de votre carburateur.
Si vous ne sortez la bécane que deux fois par an, passez à l'essence alkylate prête à l'emploi. Je la recommande systématiquement. Ce carburant ne pourrit pas dans le bidon et sauve littéralement les membranes de votre carburateur pendant l'hivernage.
Jetez aussi un œil critique à vos silentblocs AVS (Anti-Vibration System). Quand le caoutchouc sèche, vous vous prenez toutes les vibrations du moteur directement dans les poignets.
Si vous aimez bricoler du vieux matériel de motoculture, la logique reste toujours la même. Allez voir notre fiche technique sur le Briggs & Stratton Quantum 60. Nous y expliquons comment sauver ces moteurs thermiques avec la même rigueur.
❓Foire Aux Questions (FAQ)
Quelle bougie pour une Stihl 028 AVS ?
Achetez sans hésiter une NGK BPMR7A ou une Bosch WSR6F. Réglez simplement l'écartement de l'électrode à 0,5 mm avec un jeu de cales avant de la visser sur la culasse.
Quel pourcentage de mélange pour la Stihl Wood Boss ?
Les notices d'époque conseillent du 4% ou même 5% avec des huiles minérales épaisses. Ignorez ces chiffres. Avec nos huiles 100% synthèse modernes, un mélange à 2% suffit amplement.
Quelle est l'année de fabrication de la Stihl 028 ?
Stihl a lancé la production à la fin des années 70 et l'a maintenue jusqu'au cœur des années 90. L'arrivée de la fameuse version AVS (Anti-Vibration System) a vraiment changé la donne pour les bras des bûcherons de l'époque.
Votre 028 AVS tourne maintenant comme une horloge ? N'hésitez pas à partager vos photos de restauration ou vos galères de carburateur en commentaire. Quelle sera la prochaine machine vintage sur votre établi ?
