Votre tondeuse refuse de démarrer après un hiver au garage, ou crache une inquiétante fumée blanche à chaque coup de lanceur ? Je connais bien cette frustration. Vous tirez sur la corde dans le vide et vous priez pour un miracle mécanique. Reprenez le contrôle. La réparation de ce bloc moteur américain demande juste un peu de méthode et de vraies données.
"Le Briggs & Stratton Quantum 60 est un moteur thermique 4 temps de 6.0 CV, principalement utilisé sur les tondeuses à gazon. Pour son entretien régulier, il nécessite une capacité exacte de 0,6 litre d'huile SAE 30, une bougie d'allumage type RJ19LM et un filtre à air en papier plissé.

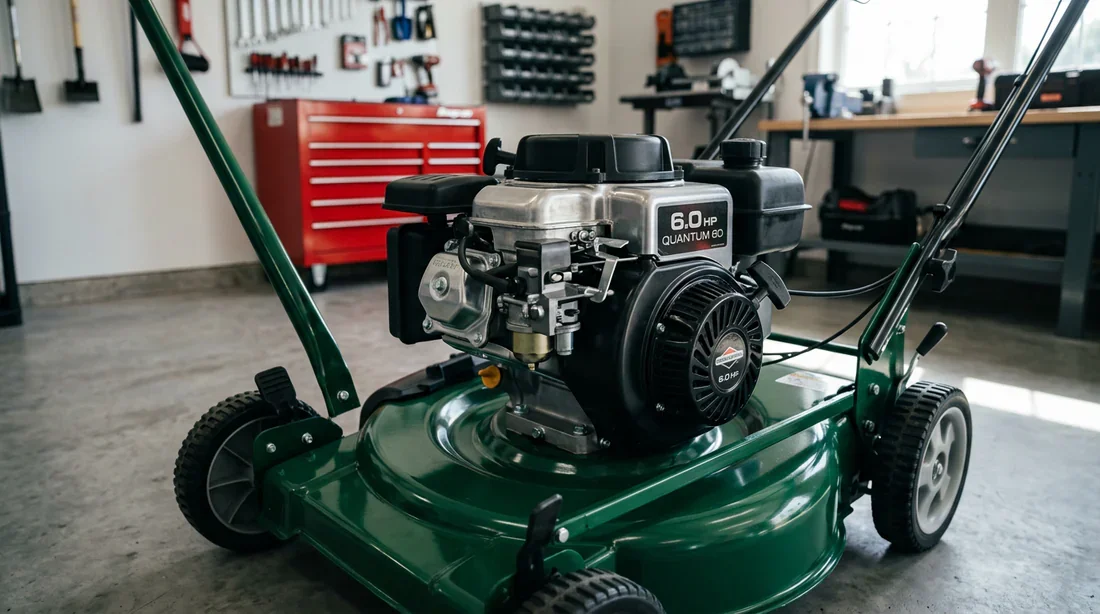

Les caractéristiques techniques du moteur Quantum 60
On ne répare bien que ce qu'on comprend. Ce bloc, c'est un dinosaure de la motoculture. Il reste increvable, rustique et doté d'un couple généreux. Conçu pour les tondeuses thermiques moyennes à grandes, son architecture repose sur un vilebrequin à axe vertical. C'est la configuration idéale pour entraîner directement une lame de coupe.
Oubliez les on-dit. Voici les seules spécifications techniques valables pour vos réparations :
| Caractéristique | Valeur de référence |
|---|---|
| Type de moteur | 4 temps monocylindre à refroidissement par air |
| Puissance nominale | 6.0 CV (HP) |
| Cylindrée | 190 cc |
| Capacité du réservoir d'essence | 1,5 Litre |
| Capacité du carter d'huile | 0,6L |
| Type de distribution | Soupapes latérales |
| Système de démarrage | Lanceur manuel à rappel |
N'essayez jamais de modifier le régime moteur en tordant les ressorts du régulateur. Un emballement au-delà des 3200 tours/minute recommandés par le constructeur risque de causer une casse bielle irrémédiable.

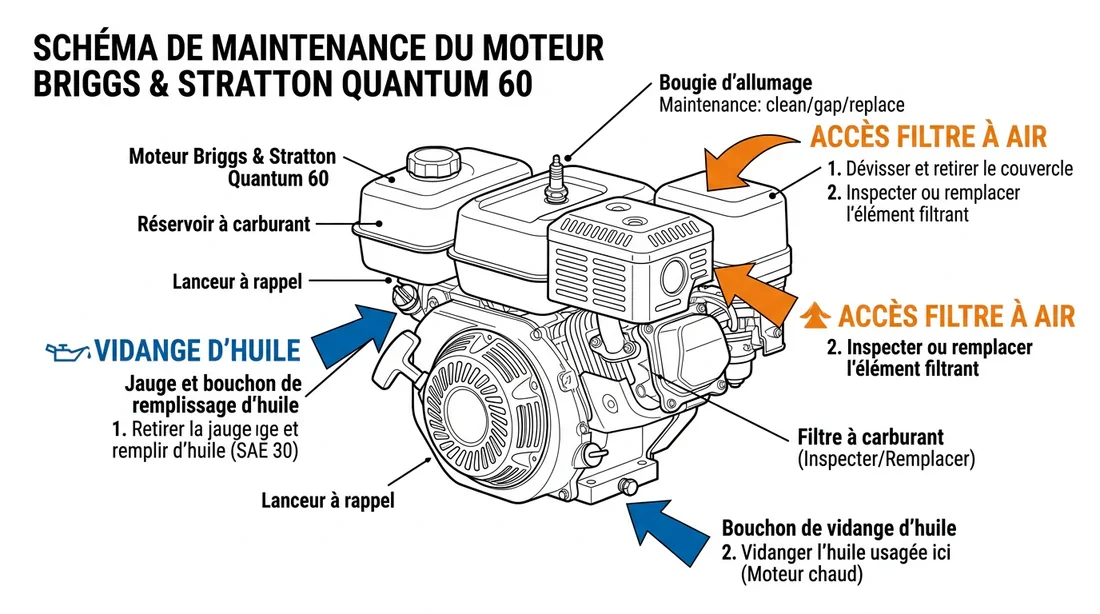

Entretien moteur Quantum 60
Entretien annuel : 3 étapes pour éviter la panne
Je le constate chaque printemps dans les ateliers. 80 % des pannes sur ce bloc viennent d'un entretien bâclé. Un hivernage raté, une vidange sautée, et votre équipement vous lâche. Voici ma routine en trois étapes pour faire durer cette mécanique.
1. La vidange et le choix de l'huile SAE 30
Le cœur de votre moteur a besoin d'une lubrification parfaite. Faites tourner le moteur quelques minutes avant de purger. L'huile tiède s'écoule mieux et emporte les impuretés.
Le piège classique reste le surdosage. Le carter d'huile réclame 0,6L, pas une goutte de plus. Si vous dépassez cette limite, vous créez une surpression interne. L'huile remonte alors dans la chambre de combustion. Résultat ? Votre tondeuse se transforme en machine à fumée blanche.
Un autre conseil. Laissez vos bidons d'huile automobile multigrade dans le garage. Les 5W30 ou 10W40 ne supportent pas les hautes températures d'un refroidissement par air. Achetez un bidon de grade SAE 30 spécifiquement formulé pour la motoculture.
2. Le remplacement et le réglage de la bougie
Sans belle étincelle, vous n'irez nulle part. Montez une bougie Champion RJ19LM ou une NGK BR2LM sur ce moteur.
Mais attention, ne vissez pas bêtement une pièce neuve sortie de sa boîte. Vous devez calibrer l'écartement de l'électrode avec une précision chirurgicale. Prenez votre jeu de cales d'épaisseur. Réglez cet espace sur 0,76 mm exactement. Un écart trop faible donne une étincelle misérable. Un espacement trop grand fatigue prématurément votre bobine d'allumage.

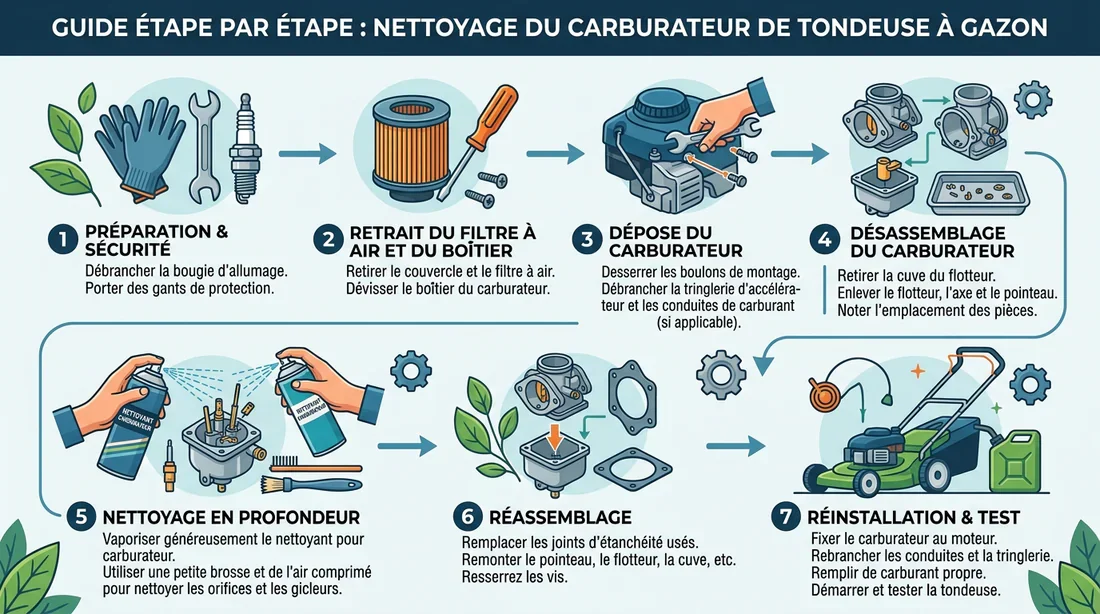

Nettoyage carburateur étape par étape
3. Le nettoyage du carburateur et du filtre à air
La bonne respiration du bloc garantit un mélange air-essence optimal. Le système de filtration se compose de deux éléments distincts à traiter différemment :
-
Le pré-filtre en mousse se lave à l'eau savonneuse. Séchez-le bien. Imbibez-le ensuite de quelques gouttes d'huile moteur propre, puis pressez-le doucement pour répartir le film protecteur.
-
Le filtre à air papier (la cartouche plissée) demande un coup de soufflette à air comprimé. Allez toujours de l'intérieur vers l'extérieur pour chasser la poussière. Si le papier est noirci ou gorgé d'huile, jetez-le et mettez un neuf.
Résoudre un problème de démarrage : le diagnostic du mécanicien
Même avec un entretien maniaque, la panne arrive. Ne jetez pas votre machine au premier caprice. Voici mon propre arbre de diagnostic visuel pour identifier les pannes fréquentes et les éliminer rapidement.
| Symptôme observé | Cause probable | Solution recommandée |
|---|---|---|
| Le moteur démarre, broute, puis cale | Membrane du carburateur sèche ou poire d'amorçage craquelée | Remplacer le kit membrane et la poire (opération de 15 minutes) |
| Le lanceur est bloqué ou très dur | Frein moteur grippé ou surplus d'huile dans le cylindre | Nettoyer la zone du volant magnétique, retirer la bougie et tirer doucement pour purger |
| Pétarades à l'échappement à l'usage | Soupapes calaminées ou jeu aux soupapes incorrect | Décalaminer la chambre de combustion, vérifier le jeu aux soupapes |
| Aucune résistance sur la corde | Cliquets de lanceur cassés ou vilebrequin endommagé | Démonter la volute supérieure et inspecter les cliquets de démarrage |
Changement de bougie moteur tondeuse
Où trouver le numéro de série de votre moteur Briggs & Stratton ?
Taper « Quantum 60 » sur un site de pièces de rechange ne suffit pas. Le constructeur a sorti des dizaines de variantes de ce modèle au fil du temps. Vous avez besoin de la combinaison exacte : Modèle, Type et Code.
Chercher une étiquette en papier est une perte de temps. Avec la pluie et les vibrations, elles disparaissent. Ces numéros de série sont frappés à froid, directement dans la masse métallique. Inspectez la volute de refroidissement, ce grand carter en tôle situé au-dessus de la machine. Regardez aussi juste au-dessus du pot d'échappement, souvent sur la face avant du cache-culbuteur. Prenez une lampe de poche, un chiffon propre et une brosse métallique. Les chiffres se cachent souvent sous une épaisse couche de cambouis.
La mécanique sur ce bloc américain pardonne beaucoup, mais elle exige du bon sens. Respectez les tolérances, utilisez les bons fluides et prenez le temps d'observer. Vous avez le plan d'action entre les mains. Allez-vous commencer par purger cette vieille huile noire ce week-end, ou attaquer le remplacement de la poire d'amorçage ?
❓Foire Aux Questions (FAQ)
Quelle essence mettre dans un moteur Briggs & Stratton Quantum 60 ?
Tournez au Sans Plomb 95 ou au Sans Plomb 98. Je suis catégorique sur un point : fuyez le SP95-E10. L'éthanol présent dans cette essence est une catastrophe pour ce type de mécanique. Il est très corrosif, ronge rapidement les durites et détruit littéralement les membranes du carburateur.
Pourquoi mon moteur Quantum 60 fume blanc ?
Une fumée blanche épaisse signifie que le moteur brûle de l'huile. Je vois généralement deux coupables à ce phénomène. Le premier est un remplissage excessif du carter d'huile, au-delà des fameux 0,6L. Le second est une erreur bête lors du nettoyage de la tondeuse. Vous devez toujours basculer votre machine avec la bougie orientée vers le ciel. Penchez-la du côté du filtre à air, et le lubrifiant inonde l'admission.
Comment réparer une poire d'amorçage percée ?
Ne cherchez pas à réparer une poire d'amorçage avec du scotch ou de la colle. C'est une pièce d'usure en caoutchouc conçue pour être remplacée, et elle ne coûte que quelques euros. Son changement est enfantin. Déclipsez l'ancienne de son support métallique avec un petit tournevis plat. Enfoncez ensuite la pièce neuve avec le pouce par une pression ferme jusqu'à entendre un « clic » d'enclenchement net.
