Guide technique : réussir le chaînage d'une extension à 3 murs en 2026
Table des matières
Vous avez terrassé votre terrain, tracé vos fondations et vous trépignez d'impatience à l'idée d'agrandir votre maison. Pourtant, un doute vous ronge. Le chantier patine. Sur internet, les avis s'affrontent violemment. Certains artisans jurent qu'il faut lier les nouveaux murs à l'ancienne façade. D'autres prédisent un effondrement immédiat si vous osez le faire. C'est franchement déconcertant pour un autoconstructeur. Oublions les rumeurs de comptoir. Je vais vous détailler la méthode définitive pour bâtir une ossature indestructible.
"Le chaînage d'une extension à 3 murs consiste à ceinturer la nouvelle construction avec des armatures en acier (verticales et horizontales) coulées dans le béton. Pour respecter le DTU en 2026, vous devez impérativement rendre cette extension structurellement indépendante de la maison existante via un joint de dilatation.
Le principe fondamental du chaînage pour un agrandissement
Le chaînage représente la ceinture de sécurité absolue de votre maçonnerie. Il relie l'ensemble des murs entre eux, répartit les charges, absorbe les tensions et empêche la fissuration des blocs de béton. Sans cette armature, votre ouvrage reste un simple empilement de parpaings. À la moindre secousse, tout s'effondre.
Lorsqu'on accole une construction neuve à un bâti ancien, un phénomène physique inévitable entre en jeu, le tassement différentiel. Le poids de la nouvelle extension va inéluctablement tasser le sol sous ses fondations pendant les premières années. La maison d'origine s'est déjà stabilisée depuis des décennies. Ces deux bâtiments bougeront donc de manière asynchrone.
Une fois vos tranchées prêtes, la base de votre mur garantit la solidité de tout l'édifice. C'est là que ça devient intéressant. Pour maîtriser cette amorce vitale, je vous recommande d'étudier notre guide complet expliquant la Pose de parpaing sur fondation : le guide technique pour éviter les fissures avant de monter le moindre bloc.

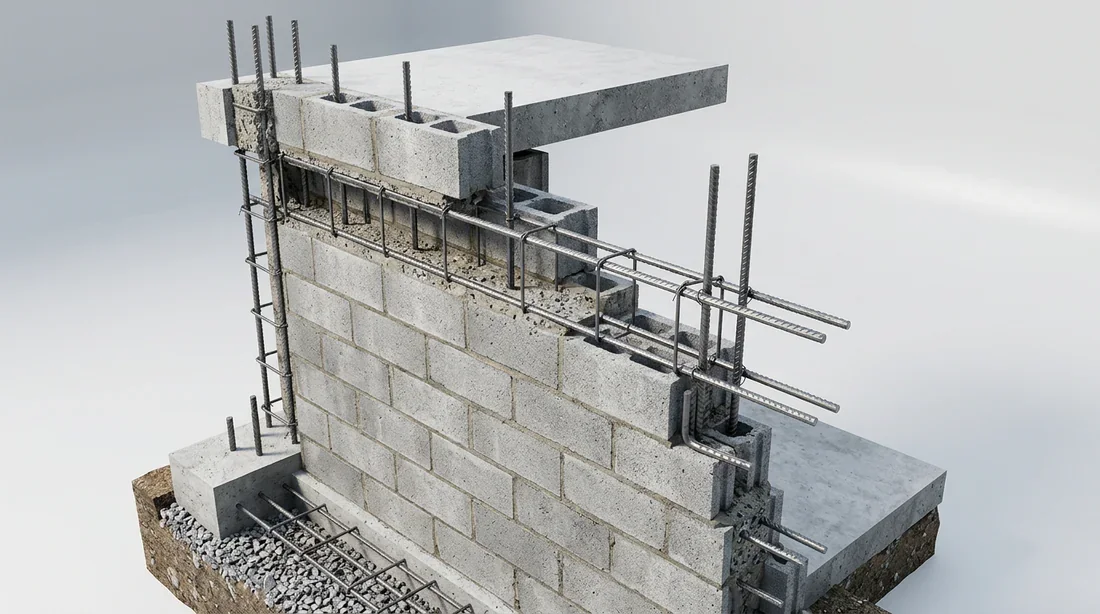

Chaînages verticaux et horizontaux pour maçonnerie
Faut-il lier l'extension à la maison existante ? (l'erreur classique)
La réponse est catégorique, NON. C'est le piège numéro un chez les autoconstructeurs.
Beaucoup pensent bien faire en réalisant un scellement chimique de fers à béton directement dans le mur de la façade existante pour y accrocher l'extension. Mauvaise idée. Le fameux tassement différentiel exercera une force d'arrachement titanesque. Deux scénarios possibles se dessinent. Le mur de la nouvelle construction se fendra de haut en bas, ou vous arracherez carrément une section du mur porteur de votre maison principale.
La norme impose de créer un joint de rupture (ou joint de dilatation) de 2 à 4 centimètres entre l'ancien bâti et les nouveaux murs.
Voici un comparatif net pour comprendre cet enjeu structurel :
| Critères techniques | Structure liée au bâti (méthode à proscrire) | Structure indépendante à 3 murs (méthode 2026) |
|---|---|---|
| Gestion des mouvements du sol | Déchirement inévitable des maçonneries | Absorption parfaite grâce au joint de dilatation |
| Risque de fissuration de l'enduit | Très élevé (fissure en escalier ou verticale) | Nul (le mouvement est anticipé et masqué) |
| Conformité aux normes | Hors normes dans 95% des cas | Respect absolu des normes de construction |
| Technique de liaison | Fers plantés par scellement dans l'ancien mur | Espace vide comblé au polystyrène |
Ne cherchez jamais à faire l'économie d'un espace de dilatation. Cet interstice de quelques centimètres est votre meilleure assurance contre les sinistres post-construction.

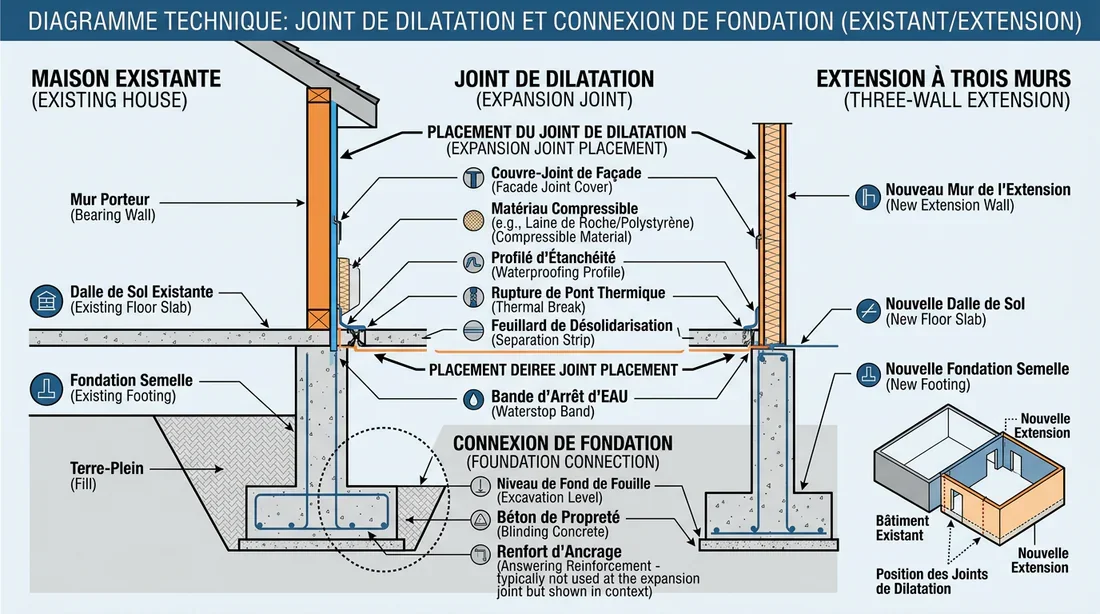

Plan technique joint de dilatation et fondations d'extension
Les 4 étapes pour ferrailler une extension à 3 murs
Créer une armature efficace demande de la rigueur. On suit une logique d'assemblage stricte, du fond de la fouille jusqu'au sommet du toit. Suivez cette méthode pas-à-pas pour sécuriser votre ouvrage en U.
Étape 1 : le chaînage des fondations et les attentes verticales
Tout démarre dans la tranchée. Positionnez votre semelle filante (l'armature horizontale de fondation) et surélevez-la légèrement du sol avec des cales en plastique. Le ferraillage ne doit jamais toucher la terre sous peine de rouiller.
Anticipez ensuite les futurs piliers de votre extension. Placez vos attentes verticales. Ces fers recourbés s'accrochent à la semelle filante et pointent vers le ciel. Attachez-les à chaque angle extérieur de votre extension en U, et répétez l'opération tous les 3 mètres environ sur la longueur de vos murs.
Étape 2 : le montage des murs et les chaînages verticaux
Une fois la fondation coulée, les attentes dépassent du sol. Enfilez le premier parpaing d'angle (le fameux bloc de béton creux) par-dessus ces tiges métalliques. L'alignement de ces blocs d'angle servira de guide. Vous y glisserez vos armatures verticales au fil de l'élévation du mur. Ces piliers armés encadreront littéralement vos trois murs pour en rigidifier les angles.
Si votre plan intègre une grande baie vitrée ou de larges ouvertures, les linteaux interagiront avec cette ossature. Assurez un report de charge parfait au-dessus du vide. Prenez le temps de lire notre dossier expliquant Comment choisir le ferraillage d'un linteau de 3m.
Étape 3 : le coulage du chaînage horizontal (arase)
Au dernier rang de maçonnerie, posez vos parpaings en U (les blocs de chaînage). Déroulez vos armatures horizontales à l'intérieur de cette goulotte en béton. L'objectif ? Verrouiller la structure entière.
Liez solidement les fers verticaux sortant des piliers avec les fers horizontaux ceinturant le haut des murs. Utilisez des équerres de liaison. Fixez-les avec du fil de fer recuit. Une fois la ferraille fermement ligaturée, coulez votre béton. Pour les constructions exigeant une résistance extrême, coulez un béton banché vibré au sommet. Cela garantit une liaison monolithique indéfectible.
Étape 4 : le traitement de la jonction mur à mur (joint de dilatation)
Traitons maintenant la rencontre entre les extrémités de votre extension en U et votre maison existante. Montez les murs de l'agrandissement. Laissez un vide strict de 2 à 4 centimètres face à l'ancien crépi.
Glissez des plaques de polystyrène expansé dans cet interstice pendant le montage. Cela empêche le mortier de tomber et de créer un « point dur ». Côté extérieur, protégez ce vide des intempéries avec un couvre-joint profilé en aluminium ou un mastic polyuréthane spécial façade.
Choix des armatures : les normes en vigueur pour 2026
Le DTU 20.1 fixe des règles d'or sur la qualité et les dimensions des aciers. Oubliez les restes de ferraille rouillée qui traînent au fond du jardin. Je suis toujours effaré de voir cette pratique sur certains chantiers amateurs.
Pour une extension classique à un niveau, une armature triangulaire suffit souvent pour le chaînage horizontal supérieur dans les zones peu exposées. Pour les chaînages verticaux (les piliers), la donne change. Optez pour des armatures carrées de 10x10 cm ou 15x15 cm selon la taille de vos blocs d'angle.
Adaptez le diamètre des fers (la nuance) à votre terrain. Le standard actuel exige des fers à béton torsadés de type HA8 (8 mm de diamètre). Habitez-vous dans une zone de sismicité modérée à forte (catégories 3, 4 ou 5) ? Dans ce cas, la norme impose du HA10. Les cadres devront être plus resserrés pour garantir la ductilité de l'ouvrage face aux secousses.
Les 3 erreurs fatales qui fissurent les extensions en U
La maçonnerie pardonne rarement. Une simple négligence de ferraillage ruine des semaines d'efforts. Voici trois pièges destructeurs à esquiver à tout prix.
Erreur 1 : oublier de croiser les fers dans les angles
Poser bêtement une barre de fer sur une autre à l'intersection de deux murs ne sert à rien. La force d'écartement ouvrira l'angle au moindre mouvement de terrain. Reliez vos armatures horizontales entre elles avec de grandes équerres en acier courbées (généralement 50x50 cm). Superposez-les aux armatures principales et ligaturez le tout fermement.
Erreur 2 : couler un béton de chaînage trop liquide
Sur les chantiers d'autoconstruction, la tentation de rajouter de l'eau dans la bétonnière frappe souvent. Un mélange plus fluide coule si facilement dans les blocs en U. Grave erreur. Cet excès d'eau altère la chimie du ciment et génère de la porosité. Pire, cela divise par deux la résistance mécanique de votre béton. Respectez scrupuleusement le dosage en eau du fabricant.
Erreur 3 : négliger les fondations du côté de la maison existante
Creuser les fondations des deux murs perpendiculaires de l'extension oblige à frôler la maison mère. C'est une phase très délicate. Creusez plus bas que la semelle de votre maison actuelle et vous décompressez le sol sous celle-ci. Le risque d'effondrement devient réel. Prévoyez une reprise en sous-œuvre si le terrain l'exige. Au moindre doute, faites venir un géotechnicien. Ne jouez pas à la roulette russe avec votre logement.
Les finitions de façade sur une extension indépendante
Une fois le gros œuvre terminé et le toit posé, ce fameux joint de dilatation saute aux yeux. Conserver une esthétique irréprochable sans bloquer le jeu mécanique des murs réclame une technique particulière.
Appliquez un profilé d'arrêt d'enduit de chaque côté de l'interstice. Le crépi vient mourir proprement sur ce profilé. Il ne recouvre jamais le polystyrène ou le vide. Vous évitez ainsi l'apparition d'une fissure laide et irrégulière au milieu de votre façade. Pour maîtriser l'application de ce revêtement final et harmoniser l'ensemble, passez à la vitesse supérieure. Consultez notre ressource détaillée pour Crépir un mur en parpaing : le guide complet.
❓Foire Aux Questions (FAQ)
Faut-il sceller l'extension dans le mur de la maison ?
Absolument pas. Vous devez désolidariser les deux bâtiments pour prévenir les graves fissures liées au tassement différentiel du sol. La seule exception concerne de très rares cas de micro-extensions validées sur papier par un bureau d'étude structure.
Quel diamètre de fer à béton pour un chaînage ?
La norme standard recommande d'utiliser des aciers haute adhérence de diamètre 8 mm (HA8). Ce diamètre passe à 10 mm (HA10) si votre projet se situe dans une région soumise à des normes parasismiques spécifiques. Ne lésinez pas sur cette épaisseur.
Dois-je construire 3 ou 4 murs pour mon extension ?
Construire 4 murs garantit une indépendance et une stabilité totale. L'option à 3 murs, complétée par un joint de dilatation parfaitement exécuté, reste toutefois la méthode la plus courante. C'est l'approche la plus judicieuse pour optimiser l'espace intérieur de votre agrandissement.
Vous avez maintenant toutes les cartes en main pour monter des murs qui traverseront les décennies. Quel sera le prochain grand défi de votre chantier ? La pose de la charpente, ou peut-être l'isolation ? Partagez vos doutes ou vos avancées en commentaire, nous lisons tous vos retours.
