Comment choisir le ferraillage d'un linteau de 3m
Table des matières
La réalisation d'une ouverture de grande envergure nécessite une attention particulière portée à la structure porteuse. En 2026, la conception d'un linteau de 3m demeure un défi technique où la précision du calcul de charge conditionne la pérennité de votre habitation.
"Pour un ferraillage linteau 3m, il est impératif d'utiliser une armature de chaînage carrée de 15x15 cm ou 20x20 cm composée de 4 aciers filants de diamètre 12 mm (HA12). La portée totale de l'élément doit inclure des appuis de 25 cm à 30 cm de chaque côté, portant la longueur de l'armature à environ 3,60 m. Le béton doit être dosé à 350 kg/m³ avec un coût moyen des matériaux estimé entre 55 € et 75 € par mètre linéaire. Le respect d'un temps de séchage de 28 jours est crucial avant toute mise en charge réelle.
Calcul des charges et dimensionnement des aciers

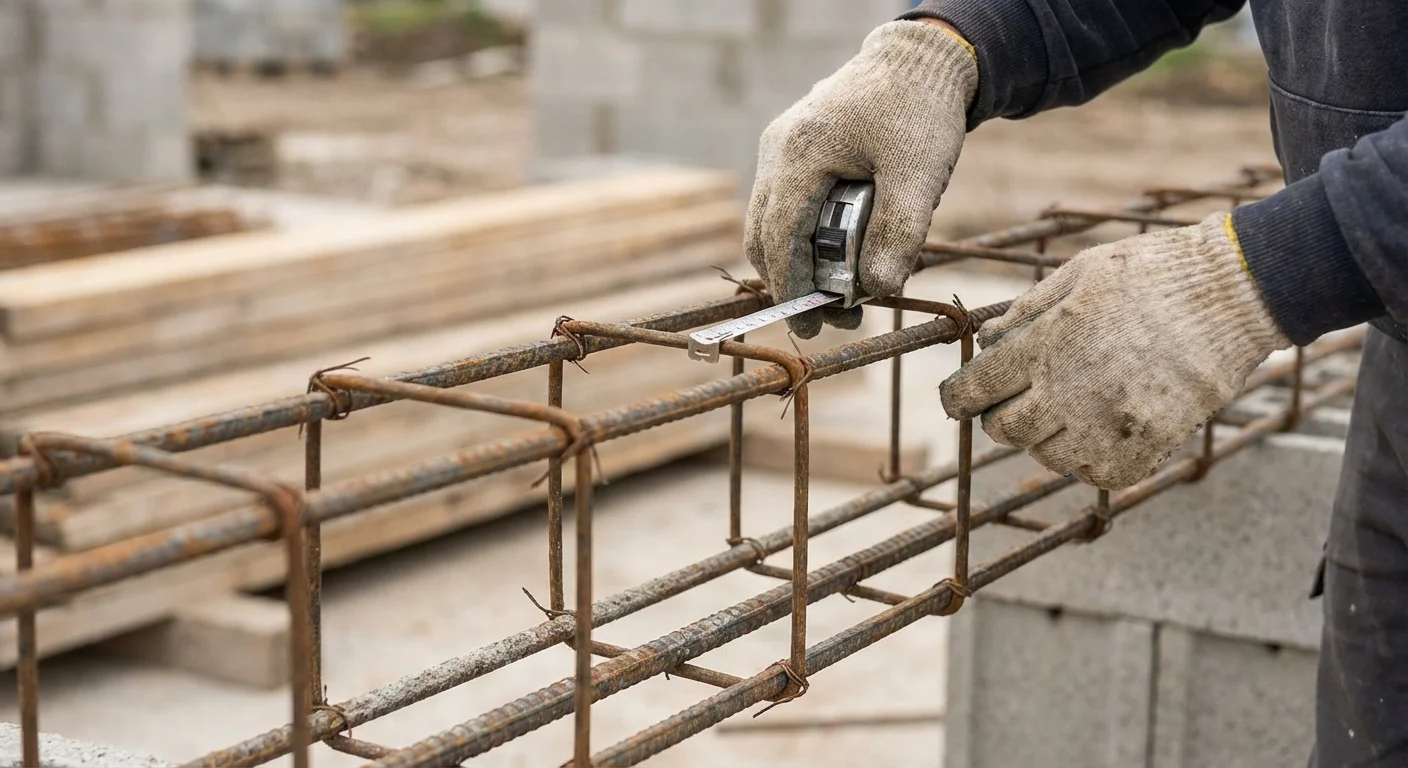

Le choix du ferraillage pour un linteau de 3 mètres dépend avant tout de la charge descendante qu'il doit supporter. En 2026, les calculs basés sur l'Eurocode 2 préconisent l'utilisation d'aciers Haute Adhérence (HA). Pour une portée de cette dimension, les forces de traction situées en partie basse du linteau sont considérables. Il est courant d'utiliser des barres de diamètre 12 mm pour les filants inférieurs, tandis que les filants supérieurs peuvent se contenter de 10 mm. L'enrobage des aciers doit être rigoureusement maintenu à 3 cm minimum pour prévenir tout risque de carbonatation et de corrosion. Une armature de type poutre plate ou poutre de forte section sera choisie selon que le linteau supporte uniquement une maçonnerie légère ou un plancher béton complet. L'espacement des cadres transversaux doit être resserré à 10 cm au niveau des zones d'appui pour contrer les efforts de cisaillement, alors qu'un espacement de 15 cm est toléré au centre du linteau.
Mise en œuvre précise du ferraillage de linteau
Configurations types selon la charge supportée
Le tableau suivant résume les configurations de ferraillage les plus fréquentes observées sur les chantiers de rénovation et de construction en 2026 pour une portée libre de 3m :
| Type de Charge | Section Armature | Diamètre Aciers | Profondeur Appuis |
|---|---|---|---|
| Charge Standard (Mur) | 15x15 cm | 4 x HA10 | 20 cm |
| Charge Intermédiaire | 15x20 cm | 4 x HA12 | 25 cm |
| Charge Lourde (Dalle) | 20x20 cm | 6 x HA12 | 30 cm |
Méthodologie de mise en œuvre et pose
La mise en place du ferraillage dans le coffrage doit respecter des étapes strictes pour assurer l'efficacité du béton armé :
- Positionnez des cales d'enrobage tous les 50 cm pour centrer l'armature.
- Assurez-vous que les aciers ne touchent jamais les parois du coffrage en bois.
- Réalisez un ancrage de 30 cm minimum dans la maçonnerie existante de chaque côté.
- Liez les différentes cages d'armature avec du fil de fer recuit en respectant un recouvrement de 50 cm.
- Nettoyez soigneusement le fond du coffrage avant le coulage pour garantir l'adhérence.
L'utilisation d'un niveau laser est indispensable pour vérifier la contre-flèche éventuelle et l'horizontalité parfaite de l'élément avant le coulage du béton de classe C25/30.
L'importance du béton et du temps de cure
Le ferraillage ne travaille jamais seul ; sa liaison avec le béton définit la résistance de l'ensemble. Pour un linteau de 3m, le béton doit être vibré à l'aide d'une aiguille vibrante pour chasser les bulles d'air et assurer un enrobage total des fers HA. En 2026, l'ajout d'un adjuvant plastifiant est recommandé pour faciliter le remplissage sans augmenter le ratio eau/ciment, ce qui préserve la résistance à la compression. Le décoffrage des joues peut se faire après 48 heures, mais l'étayage sous le linteau doit impérativement rester en place pendant 21 à 28 jours. Ce délai correspond au cycle de durcissement chimique où le béton atteint 90 % de sa résistance finale. Retirer les étais prématurément sur une portée de 300 cm expose l'ouvrage à un fléchissement irréversible, même avec un ferraillage surdimensionné.
❓Foire Aux Questions (FAQ)
Quel diamètre de fer choisir pour un linteau de 3m ?
Pour une portée de 3m, le diamètre minimal recommandé est de 12 mm (HA12) pour les aciers de traction inférieurs et de 10 mm (HA10) pour les aciers de construction supérieurs.
Quelle est la longueur d'appui nécessaire de chaque côté ?
Il faut prévoir un appui de 25 cm à 30 cm minimum sur les jambages pour répartir efficacement les charges et éviter l'éclatement de la maçonnerie sous le linteau.
Peut-on utiliser un linteau préfabriqué pour 3m ?
C'est possible, mais pour une telle portée, les linteaux préfabriqués sont extrêmement lourds (souvent plus de 150 kg) et nécessitent des engins de levage ; le coulage en place avec armature sur mesure reste la solution la plus courante.
