Schéma de montage du ressort sur un tracteur tondeuse MTD : le guide de réparation
Table des matières
Votre autoportée vous lâche au beau milieu du gazon. Un bruit métallique sec a claqué. Depuis, les lames refusent de tourner ou la machine s'obstine à faire du surplace. Vous avez bien la pièce de rechange entre les mains. Mais face au châssis, retrouver l'emplacement exact de cette satanée boucle en acier vire au casse-tête.
"Pour le montage du ressort sur un tracteur tondeuse MTD, le schéma classique implique deux points d'ancrage précis. Le ressort du plateau de coupe se fixe entre le bras tendeur de la poulie et l'encoche spécifique du châssis. Utilisez toujours une pince étau pour l'étirer et l'accrocher en toute sécurité.
Les outils nécessaires avant d'intervenir sur le châssis
Oubliez tout de suite l'idée de bricoler avec un cintre tordu. La mécanique demande de la méthode. Intervenir sur des éléments sous très forte tension exige un équipement irréprochable. Un ressort qui lâche est un vrai danger pour vos mains.
Prenez une bonne pince étau. Elle bloquera la boucle du ressort pour l'étirer sans riper. Enfilez des gants de protection épais pour vous prémunir contre le cisaillement et les redoutables rebonds métalliques. Gardez sous la main un tournevis plat massif pour faire levier en douceur sur les pièces mobiles. Enfin, sécurisez la surélévation du tracteur avec de vraies chandelles de levage. Ne confiez jamais votre sécurité à un simple cric.
Outillage pour réparation de plateau de coupe MTD
Identifier la panne : ressort de coupe ou ressort de traction ?
Les vues éclatées entretiennent souvent la confusion entre ces deux systèmes pourtant totalement distincts. Cibler la bonne zone d'intervention vous fera gagner un temps précieux.
Le ressort de coupe gère exclusivement l'embrayage des lames. Il applique la force nécessaire sur le bras tendeur pour tendre la courroie du plateau. Si la pièce cède, le moteur tourne parfaitement mais les lames restent obstinément immobiles.
À l'inverse, le ressort de traction contrôle l'avancement de la machine. Il maintient la pression sur la courroie d'entraînement qui relie le moteur à la boîte pont. S'il casse, le tracteur refuse de bouger d'un centimètre, même avec une vitesse enclenchée.
D'ailleurs, face à une machine têtue qui refuse d'avancer pour une raison étrangère à la courroie, jetez un œil à notre verdict mécanique pour savoir s'il est possible de démarrer un tracteur tondeuse en poussant.

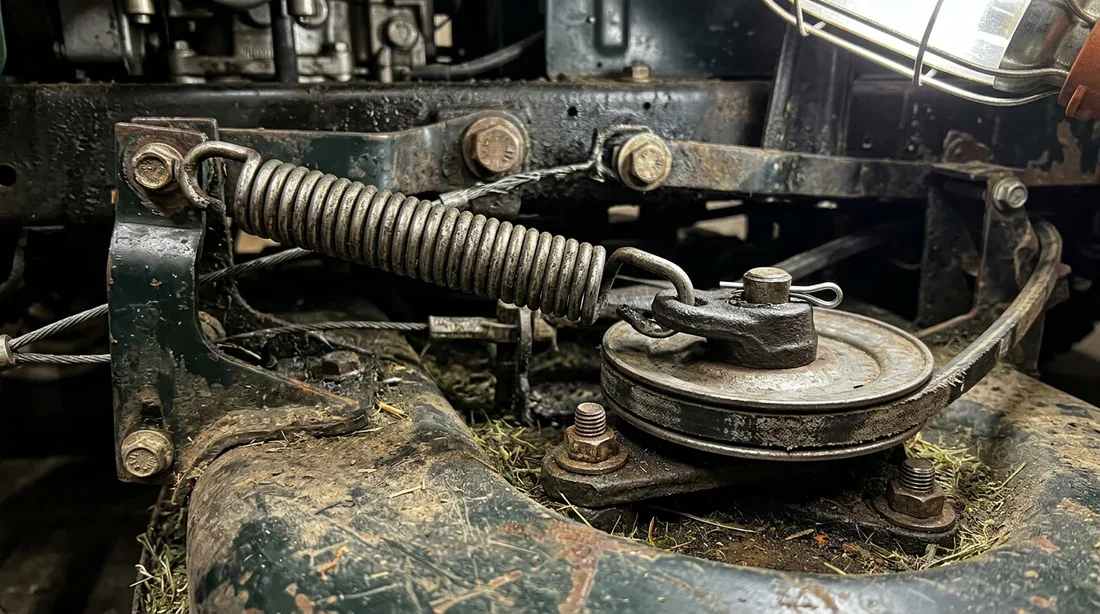

Fixation du ressort de tension sous le châssis
Les 3 étapes pour monter le ressort du plateau de coupe MTD
Étape 1 : repérage de l'encoche sur le bras tendeur
Plongez sous le tracteur et localisez le mécanisme d'embrayage des lames. Le montage démarre systématiquement sur le bras tendeur. Cette fameuse pièce métallique pivotante supporte une petite poulie plate. Inspectez bien l'extrémité du bras. Un petit perçage ou une encoche taillée dans la masse s'y cache. C'est exactement là que vous allez insérer la première boucle du ressort.

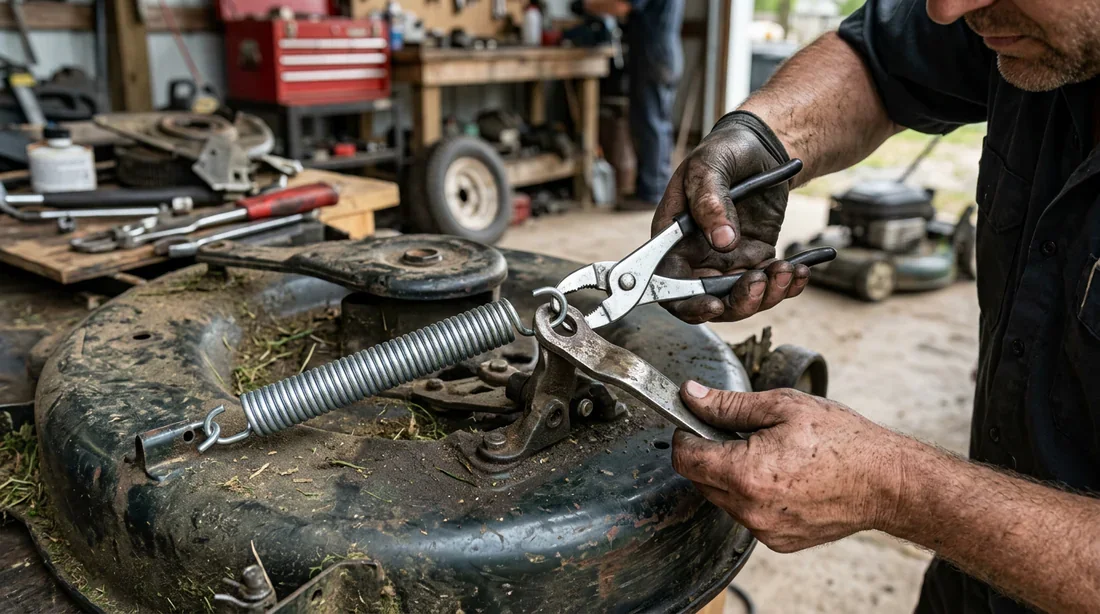

Montage du nouveau ressort sur le plateau de coupe
Étape 2 : alignement avec le point de fixation du châssis
L'autre extrémité doit obligatoirement rejoindre un point fixe pour créer une tension efficace. Sur la majorité des plateaux de coupe de la marque MTD, ce trou d'ancrage se situe directement sur le carter ou sur une patte métallique soudée au châssis.
Observez bien la forme de votre ressort. Il possède souvent un crochet long et un crochet court. Le côté court se place toujours sur la pièce mobile (le bras tendeur) pour limiter le jeu, tandis que le côté long s'ancre sur le châssis fixe.
Étape 3 : tension sécurisée avec la pince étau
Voici le moment où la majorité des accidents stupides arrivent. Je vous le dis très clairement, ne tirez jamais ce ressort à mains nues.
Réglez correctement votre pince étau pour agripper la boucle libre avec fermeté. Prenez un appui solide au sol et tirez bien dans l'axe de l'encoche du châssis pour guider le bout métallique. Si vous bloquez, essayez la technique de la cordelette. Passez un bout de paracorde dans la boucle, tirez dessus pour amener le ressort jusqu'au trou, puis dégagez le fil. C'est redoutable d'efficacité.
Les 3 étapes pour installer le ressort de traction
Étape 1 : accès au système de transmission
Les ingénieurs cachent souvent ce ressort de traction au plus profond des entrailles de la carrosserie. Pour travailler sans vous contorsionner, levez l'arrière de la tondeuse et posez-la sur vos chandelles. Les modèles MTD ont leurs petites particularités. Démonter la goulotte d'éjection centrale ou retirer complètement la batterie et son bac par le haut offre parfois une fenêtre d'accès rêvée sur la courroie d'entraînement.
Étape 2 : fixation sur la platine de la courroie d'entraînement
Suivez du regard le cheminement de la courroie de transmission. Vous verrez un système de poulies de renvoi fixées sur une platine mobile. Relâchez la pédale de frein pour la faire basculer et comprendre son fonctionnement. Il ne reste plus qu'à accrocher la première boucle dans l'orifice dédié de cette platine.
Étape 3 : verrouillage du crochet de rappel
L'autre bout joue simplement un rôle de crochet de rappel. Fichez-le dans le trou oblong visible sur la traverse fixe du châssis. Reprenez la bonne vieille méthode de la pince étau pour le mettre en tension. L'opération terminée, pompez deux ou trois fois sur la pédale d'embrayage. La platine doit pivoter de façon fluide, sans le moindre accroc.
Les 3 erreurs fréquentes qui font sauter le ressort MTD
1. Utiliser un ressort adaptable au lieu d'une pièce OEM
La tentation de commander une poignée de ressorts génériques à quelques euros est compréhensible. C'est pourtant une bien mauvaise idée. Le tarage d'une pièce d'origine MTD répond à un cahier des charges extrêmement strict. Un ressort adaptable trop lâche va faire patiner la courroie à la première touffe d'herbe épaisse. À l'inverse, un métal trop rigide va fusiller vos courroies ou arracher net le câble d'embrayage.
2. Inverser le sens des crochets lors du montage
C'est un grand classique dans les ateliers de motoculture. Les vibrations du bloc moteur et les secousses du terrain malmènent chaque fixation. Inverser le grand et le petit crochet modifie totalement l'angle de tirage. Résultat garanti, au premier trottoir descendu un peu vite, le ressort sautera de son encoche.
3. Ignorer l'usure de la poulie et de la courroie
Un ressort capricieux cache souvent un problème plus profond. Observez l'état général du carter. Une courroie craquelée ou un roulement de poulie qui commence à gripper génère des à-coups massifs au moment d'engager les lames. Ces chocs d'une violence inouïe sur-tendent le ressort et le font valdinguer. Profitez de l'opération pour remplacer les courroies fatiguées dans la foulée.
❓Foire Aux Questions (FAQ)
Comment trouver la vue éclatée exacte de mon tracteur MTD ?
Le nom commercial fièrement collé sur le capot ne sert à rien en mécanique. Soulevez le siège et traquez l'étiquette signalétique. Vous avez besoin du numéro de modèle précis. Il ressemble généralement à une suite cryptique du type 13A2765F600. Saisissez ce code et l'année de fabrication chez un revendeur de pièces ou sur Google. C'est l'unique façon d'obtenir le bon schéma technique.
Pourquoi mon ressort de plateau de coupe casse-t-il régulièrement ?
C'est franchement agaçant mais trois facteurs entrent en jeu. L'humidité attaque l'acier des machines qui dorment dehors. La fatigue pure et dure du métal s'installe au fil des tontes. Et surtout, les chocs violents font des ravages. Une lame qui heurte violemment une souche va provoquer un rebond de tension qui pulvérise la limite de rupture du métal.
Comment détendre la courroie avant de placer le ressort ?
Facilitez-vous la vie en baissant systématiquement le plateau de coupe au ras du sol. Vérifiez deux fois que la manette d'engagement des lames au tableau de bord reste bien désengagée. Cette simple astuce libère le bras tendeur et vous épargne des efforts inutiles sur la pince étau.
La mécanique d'une autoportée se joue souvent à une encoche près. Quelques outils de qualité et une bonne observation du châssis suffisent pour redonner vie à la machine. Avant de vous ruer sur la caisse à outils, n'hésitez pas à regarder le geste précis des professionnels sur YouTube en tapant « remplacement ressort plateau de coupe tracteur tondeuse MTD ». Et vous dans votre garage, avez-vous réussi à dompter ce satané ressort sans y laisser un doigt ? Racontez-nous vos galères ou vos meilleures astuces de réparation dans les commentaires juste en dessous.
