Problème Airzone Mitsubishi : le guide de diagnostic et de réparation
Table des matières
Il fait 30°C dans votre salon ou vos pièces restent glaciales en plein hiver. Votre système refuse de souffler le moindre filet d'air. Sur le mur, votre thermostat affiche un code d'erreur inquiétant. Vous êtes paumé. Face à une panne de climatisation gainable, on perd vite patience. Lequel des deux systèmes pose problème ? Le moteur extérieur ou la régulation interne ? En tant que frigoristes, nous voyons cela tous les jours. Ce guide va vous aider à isoler la panne sur le champ. Plus besoin d'attendre l'intervention d'un technicien dans l'angoisse.
"Un problème Airzone Mitsubishi provient généralement d'un défaut de communication entre la passerelle de régulation et l'unité gainable. Pour résoudre ce dysfonctionnement, vérifiez l'intégrité du câble bus, identifiez le code erreur sur le thermostat principal (comme l'Erreur 1) et effectuez une réinitialisation électrique complète du système au tableau.
Comprendre le lien entre le gainable Mitsubishi et le zoning Airzone
Avant de sortir la caisse à outils, mettons les choses au clair sur la répartition des rôles. Dans votre installation, Mitsubishi fabrique la machine. Cette PAC air-air produit physiquement le froid ou le chaud. Airzone gère la distribution intelligente. Le système ouvre et ferme les volets motorisés du plénum (ce gros caisson caché dans votre faux plafond) pour ajuster la température pièce par pièce.
Ces deux équipements viennent de parents différents. Ils ont besoin d'un traducteur pour se parler via un bus de données. C'est presque toujours là que le système flanche. Près de 80% des pannes chez nos clients proviennent de la passerelle de communication. Ce petit boîtier électronique sert d'interprète. Quand il bugue, tout s'arrête.
Aujourd'hui, chaque fabricant développe sa propre logique de codage. Nous le voyons bien sur d'autres marques complexes, comme nous l'avons documenté dans notre Code erreur Arkteos : guide complet de diagnostic et dépannage. Mais restons concentrés sur votre pompe à chaleur actuelle.

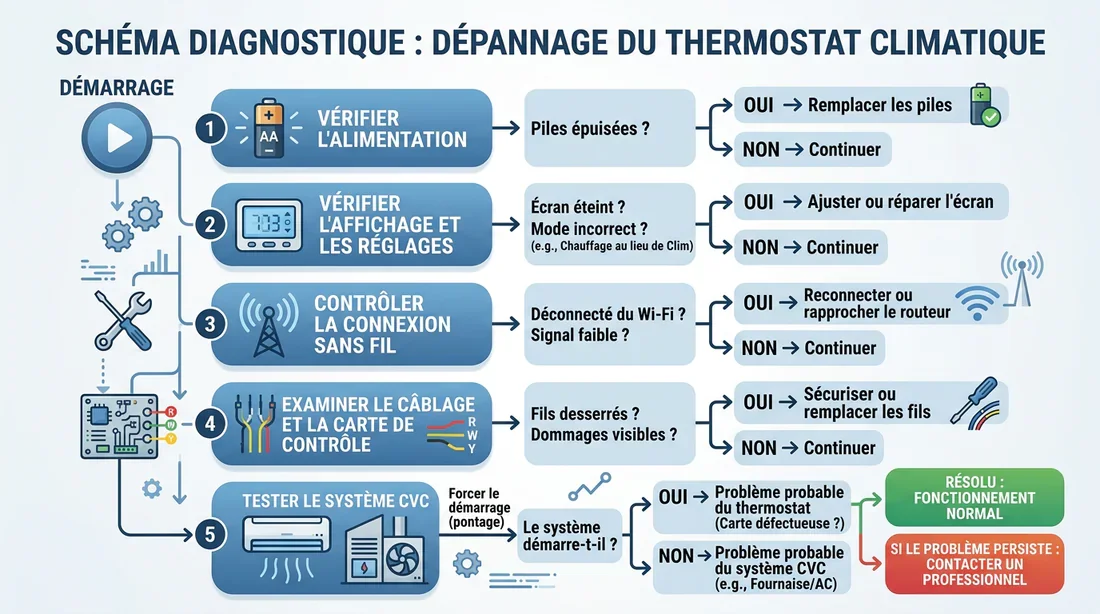

Guide de diagnostic pour thermostat de climatisation
4 codes erreurs fréquents sur l'interface Airzone Mitsubishi
L'enquête démarre toujours devant votre thermostat Master. C'est le chef d'orchestre de la maison. Il s'agit souvent du fameux thermostat Blueface tactile couleur. Il centralise toutes les remontées de défauts de votre zoning thermique.
Avant même de lire le code, certains symptômes ne trompent pas :
-
Une clé à molette ou un triangle rouge apparaît à l'écran.
-
La soufflerie reste muette dans toutes les chambres.
-
Les grilles bloquent l'air malgré une consigne élevée.
-
L'interface clignote ou fige sur un chiffre mystérieux.
Erreur 1 : perte de communication avec la platine centrale
Votre thermostat ne trouve plus la platine centrale Airzone. Le cerveau du système situé dans les combles ne répond plus. Bonne nouvelle, le moteur Mitsubishi fonctionne très bien. Le souci concerne uniquement l'Airzone. Commencez par vérifier la fixation des petits fils derrière votre commande murale. Assurez-vous ensuite de la bonne alimentation électrique de la platine centrale. Une souris qui grignote un câble ou une fiche mal emboîtée suffit à provoquer cette panne.

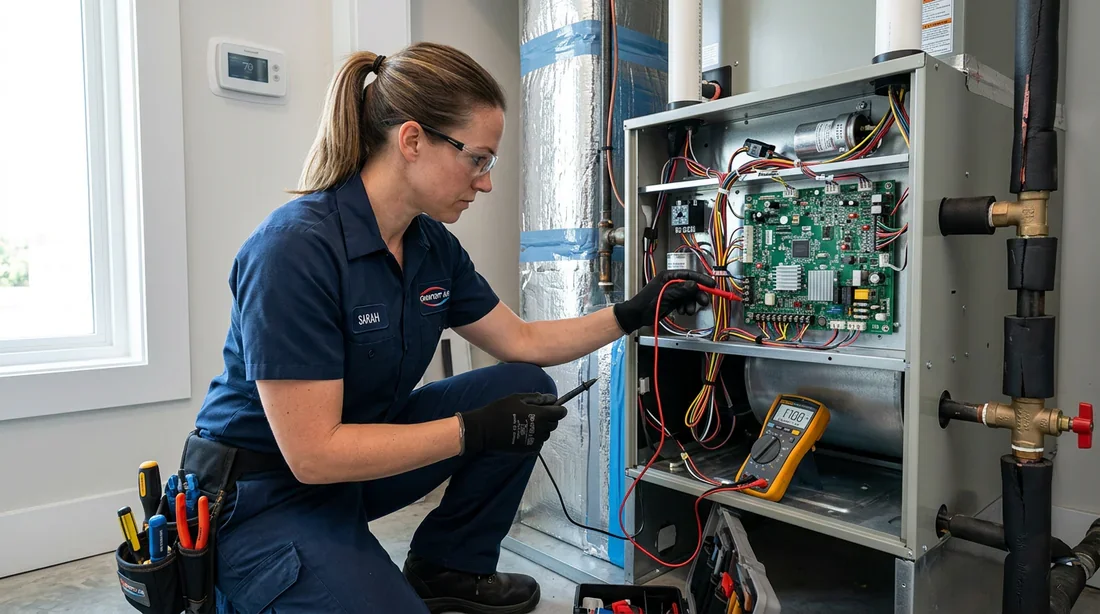

Maintenance et dépannage du système de climatisation gainable
Erreur 2 : problème de sonde de température locale
La sonde intégrée dans votre thermostat a perdu la tête. Elle n'arrive plus à lire la température ambiante de la pièce. Prenez un pinceau sec et dépoussiérez doucement les fentes d'aération du boîtier. La poussière crée une isolation thermique artificielle. Si rien ne change après un bon nettoyage, la sonde est probablement morte. Le remplacement du thermostat s'imposera.
Erreur 5 : défaut de la sonde d'unité intérieure Mitsubishi
La régulation baisse les bras et accuse directement la machine Mitsubishi. L'erreur 5 signale une anomalie sur la sonde de reprise de l'unité gainable. La machine ignore totalement la température de l'air qu'elle aspire. Courez vérifier l'état de votre filtre de reprise. Un filtre colmaté étouffe le flux d'air et met la sonde en panique. La machine se coupe alors d'elle-même par pure sécurité.
Erreur 9 : défaut de communication avec la passerelle Mitsubishi
Je déteste viscéralement cette panne. Le boîtier de traduction fait le mort. Soit un fil a bougé, soit une surtension a littéralement grillé la carte. Partez à la recherche de ce petit boîtier accroché près de l'unité intérieure. Observez ses LED. Aucune lumière ne brille, la carte manque de courant ou a rendu l'âme. Si les LED clignotent en rouge, le dialogue est corrompu.
Ne secouez jamais les câbles de la passerelle sous tension. Les microprocesseurs intégrés sont extrêmement sensibles aux variations statiques. Coupez toujours le courant avant manipulation.
3 étapes pour réinitialiser le système Airzone Mitsubishi
L'électronique finit toujours par planter. Une simple procédure de réinitialisation matérielle (le bon vieux « Hard Reset ») vide les mémoires tampons et force les deux équipements à refaire connaissance proprement.
Étape 1 : couper l'alimentation au tableau électrique
La sécurité passe avant tout. Allez devant votre disjoncteur général. Éteindre l'écran tactile ne suffit pas. Il nous faut une coupure franche. Abaissez le fusible de l'unité extérieure Mitsubishi ET celui de l'unité intérieure. Ce dernier alimente souvent le plénum Airzone. Attendez cinq vraies minutes. Les condensateurs des cartes électroniques mettent un certain temps à se vider de leur électricité résiduelle.
Étape 2 : vérifier les connexions de la passerelle de communication
Le courant est coupé. Profitez-en pour inspecter le câble bus. Ces deux fils tressés relient la carte électronique Mitsubishi à la carte mère Airzone. Testez le serrage au niveau du bornier de chaque côté. Les vibrations de la grosse machine dans le faux plafond desserrent les vis avec les années. Ce micro-faux contact ruine la communication.

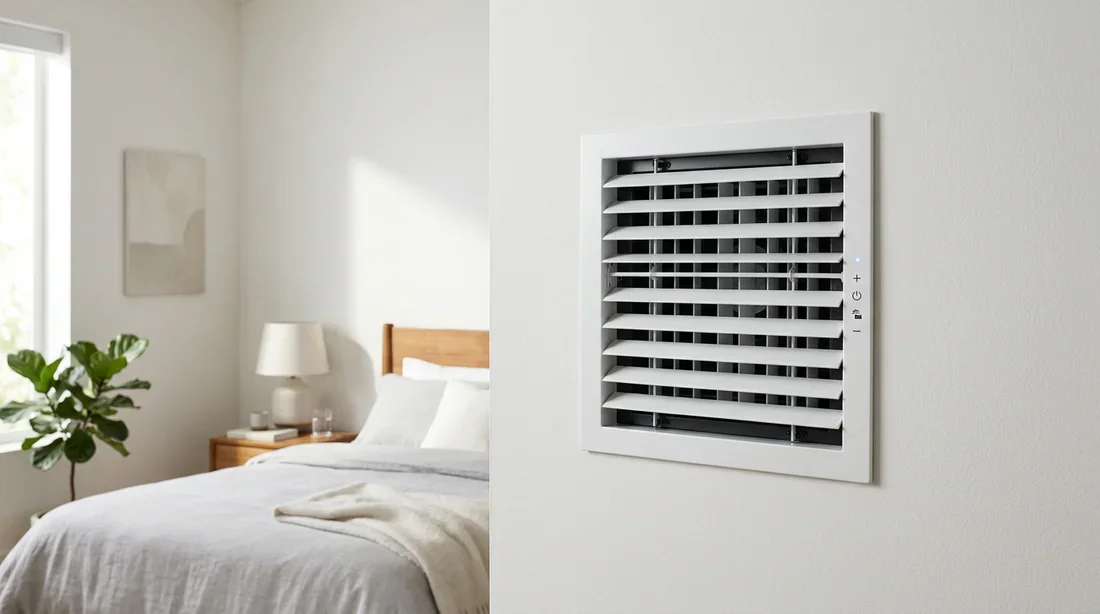

Bouche de soufflage de climatisation pour zonage thermique
Étape 3 : relancer et tester le Master thermostat
Remontez les disjoncteurs. Ne touchez à aucun bouton. Laissez le système s'initialiser pendant deux ou trois minutes. L'Airzone scanne ses registres motorisés et cherche la pompe à chaleur. Allez ensuite sur votre thermostat Master Blueface. Lancez une demande de Froid ou de Chaud bien agressive pour forcer le démarrage. C'est une logique de test standard dans le monde du chauffage. Nous utilisons d'ailleurs exactement la même méthode sur d'autres marques, comme nous l'expliquons dans notre Réglage thermostat d'ambiance Hitachi : guide 2026.
Diagnostic d'expert : l'erreur classique du conflit de mode
Parlons d'une panne vicieuse. Celle qui rend fous les apprentis techniciens. Dans une installation multizones, les équipements respectent une hiérarchie stricte basée sur l'adressage MAC et les priorités.
Si votre ado demande du froid dans sa chambre (thermostat esclave) et que vous exigez du chaud dans le salon (thermostat maître), la passerelle panique. Elle bloque net le compresseur Mitsubishi pour éviter de l'exploser. Voici un tableau d'analyse pour déjouer ce piège.
| Symptôme observé | Faux diagnostic courant | La vraie solution professionnelle |
|---|---|---|
| Le système souffle de l'air ambiant tiède sans afficher d'erreur. | Fuite de gaz sur la pompe à chaleur Mitsubishi. | Conflit de modes. Vérifiez que tous les thermostats exigent le même cycle, tous en chaud ou tous en froid. |
| L'écran du Master clignote rapidement sur l'icône maison. | Le pavé tactile a un défaut. | La passerelle redémarre son réseau. Laissez l'interface tranquille pendant quelques minutes. |
| Code d'erreur qui clignote et disparaît sans cesse. | Câble électrique sectionné. | Problème d'adressage de la passerelle. Il faut contrôler les micro-interrupteurs DIP sur la carte mère Airzone. |
Quand faut-il faire appel à un frigoriste certifié ?
Le bricolage du dimanche a ses limites. Si la réinitialisation ne donne rien, s'obstiner va juste aggraver la casse. Il est grand temps de contacter un professionnel.
Je vous conseille vivement d'appeler un frigoriste dans les trois situations suivantes :
-
L'odeur de brûlé ou des traces noires sur la passerelle signent son arrêt de mort. Le technicien devra la remplacer et reprogrammer tout le réseau.
-
Le compresseur tourne dehors mais l'air reste désespérément tiède à l'intérieur. Vous avez probablement une fuite de gaz réfrigérant. La loi interdit formellement la manipulation des fluides aux particuliers.
-
L'Erreur 5 persiste après le nettoyage approfondi de vos filtres. La carte mère Mitsubishi souffre sûrement d'une défaillance complexe. Un technicien équipé d'un multimètre validera le diagnostic.
❓Foire Aux Questions (FAQ)
Pourquoi mon thermostat Airzone clignote rouge ?
Ce clignotement signale une perte de communication majeure sur votre réseau de régulation. Le thermostat ne trouve plus la platine centrale ou la pompe à chaleur.
Où se trouve la passerelle Mitsubishi Airzone ?
Cherchez un petit boîtier en plastique carré. Il traîne presque toujours juste à côté de la carte mère de l'unité intérieure gainable, cachée dans vos combles ou votre faux plafond.
Peut-on contourner le système Airzone pour tester la climatisation Mitsubishi ?
Absolument. Un professionnel va débrancher le câble de la passerelle et brancher une télécommande filaire directe de la marque Mitsubishi. Cela permet de savoir immédiatement qui pose problème, le réseau de volets ou le moteur lui-même.
Pourquoi le système souffle du froid alors que je demande du chaud ?
C'est un grand classique de conflit de priorité. Assurez-vous que le thermostat maître de la maison dicte bien le mode chauffage à toutes les autres pièces.
Votre système de chauffage n'a désormais plus de secrets pour vous. Quelle erreur s'affiche actuellement sur votre thermostat Blueface ? Avez-vous réussi à relancer la machine après une coupure au tableau électrique ? Partagez vos symptômes dans les commentaires pour obtenir l'avis de notre communauté de frigoristes.
