Vous êtes au beau milieu de votre jardin, le soleil tape, et soudainement, un bruit sourd éclate sous le siège. Vos lames s'arrêtent net. La courroie vient de lâcher. Vous avez commandé la pièce de rechange, mais vous vous retrouvez bloqué face à un labyrinthe de poulies. Pas de panique. Remonter cette pièce tourne vite au casse-tête mécanique, surtout devant une vue éclatée mal imprimée. Nous sommes en 2026. Vous n'avez plus aucune excuse pour vous abîmer les yeux sur des manuels d'atelier scannés à l'envers. Reprenez votre souffle. Posez votre smartphone à côté de vous et faisons ce montage ensemble, étape par étape.
"Le plan de montage de la courroie d'un tracteur tondeuse Honda HF 2417 nécessite de passer d'abord par la poulie moteur, puis de contourner les poulies de tension en respectant le schéma du plateau. Vérifiez toujours la tension finale via le ressort d'engagement avant de redémarrer votre autoportée.
Identifier la panne : courroie de coupe ou de transmission ?
Avant de plonger les mains dans le cambouis, assurez-vous de remplacer la bonne pièce. Votre tracteur tondeuse Honda embarque deux systèmes distincts.
La courroie de transmission relie le moteur à la boîte de vitesses (la boîte hydrostatique). Si elle casse, le tracteur n'avance plus du tout, même avec le moteur tournant. De l'autre côté, la courroie du plateau de coupe relie le moteur aux lames. Si elle cède, le tracteur roule parfaitement, mais l'enclenchement des lames devient impossible. Je le constate presque tous les jours : c'est cette dernière qui trinque le plus. Les chocs contre les taupinières et les bourrages d'herbe humide ne lui pardonnent rien.
Ce guide se concentre sur la courroie de coupe. C'est l'intervention la plus fréquente pour sauver votre dimanche de tonte.
Matériel nécessaire pour la réparation
Les 4 outils indispensables pour l'intervention

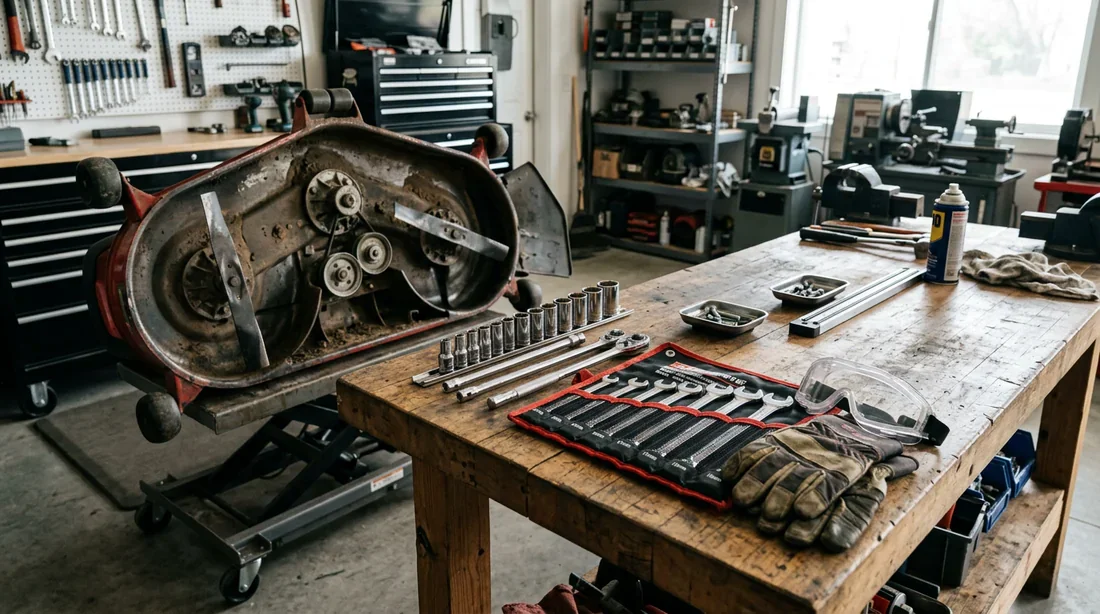

Sécurisez votre espace de travail avant toute chose. Inutile de retourner votre garage, voici le matériel strict à réunir pour le modèle HF 2417 HME :
-
Prenez une clé plate ou à pipe de 13 mm pour retirer les caches des poulies de lame.
-
Prévoyez une pince multiprise à longs becs. C'est une pièce absolument vitale pour tirer et accrocher le ressort de tension sans s'arracher un ongle.
-
Utilisez un cric lève-tracteur latéral afin de surélever la machine de manière sécurisée et d'accéder au carter sans contorsion.
-
Enfilez des gants de protection en cuir. Les bords du plateau et les anciennes courroies effilochées coupent comme des rasoirs.

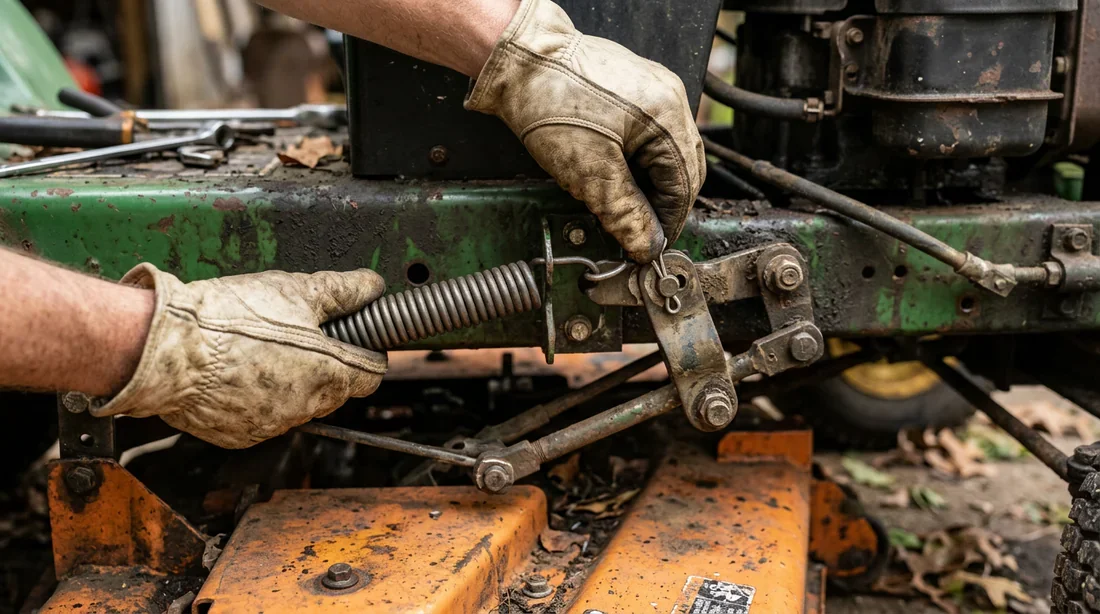

Désaccouplement du plateau de coupe
Plan de montage de la courroie de coupe du Honda 2417 en 5 étapes
Passons à l'action. Suivez cette chronologie à la lettre. N'inventez pas de cheminement alternatif, vous risqueriez de voir la pièce neuve se désintégrer en quelques secondes.

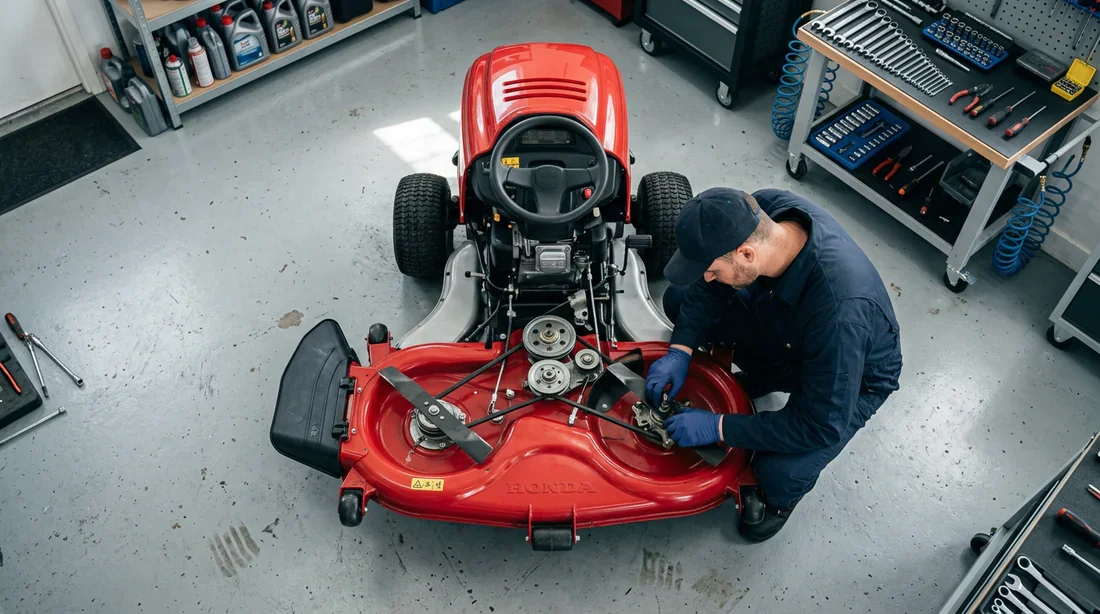

Étape 1 : sécurisation et abaissement du carter
Coupez le contact, enclenchez le frein de parking et retirez la clé. Je vous conseille de débrancher la bougie d'allumage par précaution extrême. Utilisez ensuite le levier de réglage de hauteur de coupe pour descendre le carter au niveau le plus bas possible. Vous gagnez ainsi un espace précieux sous le châssis pour passer les mains et les outils.
Étape 2 : retrait des caches de protection
De chaque côté du plateau, vous repérerez des carters en plastique noir. Ils protègent les axes de la lame de tondeuse. Dévissez les boulons de maintien avec votre clé de 13 mm et retirez ces caches. Dégagez l'herbe séchée accumulée autour des poulies. Une surface propre garantit un montage net.

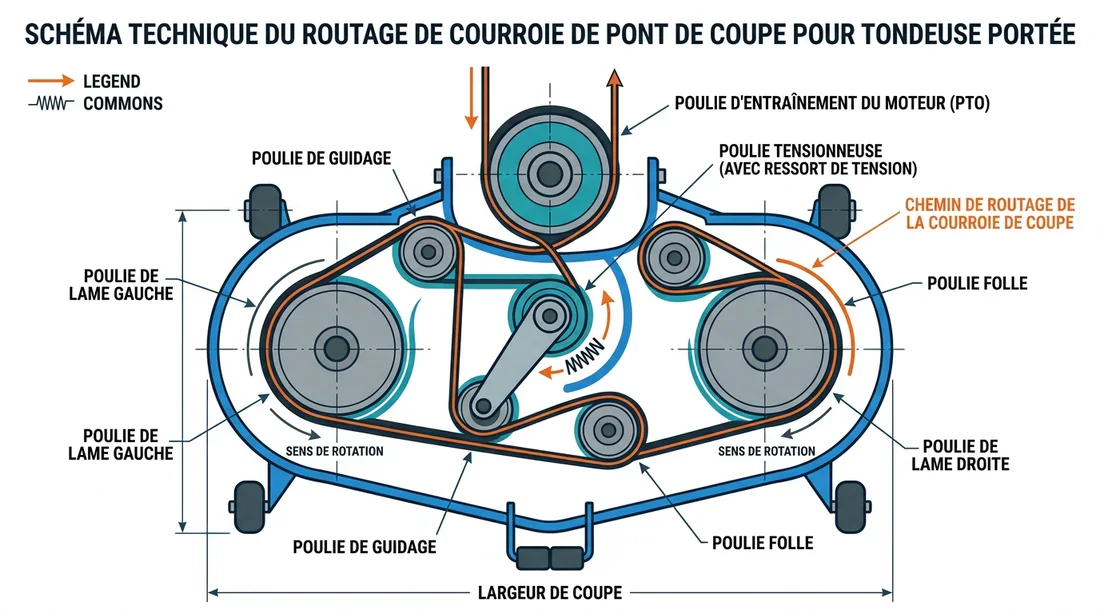

Schéma du cheminement de la courroie de tondeuse
Étape 3 : placement sur la poulie moteur (A)
Saisissez votre courroie neuve. Le point de départ logique se situe toujours à l'arrière, sous le châssis. Glissez la boucle de la courroie dans la gorge de la poulie moteur, placée juste au-dessus de l'embrayage électromagnétique. Maintenez une légère tension vers l'avant pour éviter qu'elle ne glisse et tombe par terre.
Étape 4 : cheminement autour des poulies de lame (B et C)
Voici le fameux cheminement. Tirez la courroie vers l'avant du tracteur. Vous devez dessiner un profil en « V » ou en « Z » selon l'année de votre machine. La règle mécanique absolue est la suivante : la courroie trapézoïdale (la partie la plus fine qui forme un « V ») doit se loger dans la gorge creuse des poulies de lame. À l'inverse, le dos plat de votre courroie s'appuie obligatoirement contre le dos des poulies plates (souvent la poulie de tension).
Étape 5 : tension finale avec le ressort (D)
Votre courroie est en place sur les poulies de lame et la poulie d'entraînement, mais elle flotte. C'est normal. Localisez le galet tendeur. Prenez votre pince multiprise, agrippez fermement la boucle du ressort de rappel et tirez-le pour venir l'accrocher dans son encoche sur le châssis. Cet effort demande un peu de force. Une fois enclenché, le galet vient appuyer sur le dos de la courroie et verrouille la tension.
3 erreurs fréquentes lors du montage (avis de l'expert)
Monter la pièce est une chose. La faire durer toute la saison en est une autre. Beaucoup de particuliers fusillent leur courroie neuve dès les premières minutes à cause d'erreurs d'inattention fatales.
Erreur 1 : inverser le côté plat et le côté trapézoïdal
C'est l'erreur numéro un. Si vous passez le côté plat dans une gorge en « V », ou le côté en « V » sur une poulie lisse, la courroie va chauffer instantanément. Le caoutchouc se met à fumer et brûle complètement en moins de cinq minutes sous l'effet du frottement excessif. Vérifiez deux fois l'orientation avant de redémarrer.
Erreur 2 : oublier de vérifier les roulements des galets
Avant de mettre en place la pièce neuve, faites tourner manuellement toutes les poulies. Elles doivent pivoter librement, sans bruit métallique ni résistance. Un galet grippé est bien souvent la cause initiale de la casse de votre ancienne courroie. Changer le caoutchouc en laissant une poulie défectueuse repousse simplement le problème au week-end prochain. C'est franchement agaçant de devoir tout recommencer.
Vaporisez un léger coup de nettoyant frein sur les poulies avant le montage pour éliminer les résidus de graisse collante. Une courroie de transmission ou de coupe fonctionne par friction sèche, elle déteste les corps gras.
Erreur 3 : négliger le guide-courroie
Observez bien les abords de la poulie moteur. Vous y verrez de petites pattes ou tiges métalliques. Ce sont les guides. C'est un piège classique : la courroie doit impérativement passer à l'intérieur de cet espace. Si elle passe par-dessus ou à l'extérieur du guide, elle sautera et déraillera à la toute première bosse de votre gazon.
| Symptôme post-montage | Cause probable | Solution |
|---|---|---|
| Odeur de caoutchouc brûlé dès l'enclenchement | Courroie montée à l'envers ou poulie grippée | Couper le contact, vérifier l'orientation plat/creux et la rotation libre des galets |
| Lames qui tournent au ralenti, mauvaise coupe | Tension insuffisante ou courroie trop grande | Vérifier la référence exacte et la fixation correcte du ressort de rappel |
| La courroie déraille dès qu'on roule sur une bosse | Mauvais passage dans les guides de poulie | Repositionner la courroie entre les poulies et les tiges métalliques de maintien |
Test de redémarrage et vérifications post-montage
Le montage est terminé. Retirez le cric, abaissez le tracteur et rebranchez la bougie. Démarrez le moteur sans enclencher les lames, avec le plateau relevé au maximum. Laissez tourner une minute. Ensuite, engagez l'embrayage des lames. Vous devez entendre un petit claquement sec suivi du vrombissement caractéristique de la coupe. Coupez l'embrayage, puis coupez le moteur. Je vous invite à jeter un dernier regard sous le carter. Si la courroie reste bien positionnée dans ses gorges sans vriller, l'intervention est un succès total.
Il arrive parfois qu'au moment de tourner la clé, la machine refuse de coopérer. Batterie faible ou sécurité sous le siège déclenchée par erreur, les causes sont multiples. Si vous êtes tenté de forcer les choses, consultez notre guide détaillé : Peut-on démarrer un tracteur tondeuse en poussant ? Le verdict mécanique. Ne prenez pas de risques inutiles avec la transmission de votre autoportée.
❓Foire Aux Questions (FAQ)
Quelle est la référence exacte de la courroie de coupe pour Honda HF 2417 ?
La référence varie selon l'année de fabrication de votre machine. Il s'agit très souvent de la pièce CG35065701/0 (ou sa version adaptable, souvent crantée ou non). Évitez les retours de colis inutiles. Vérifiez toujours le numéro de série inscrit sur la plaque signalétique sous le siège conducteur avant de passer commande.
Comment savoir si ma courroie de tracteur tondeuse est morte ?
Trois signaux ne trompent pas. Premièrement, une perte de puissance de coupe évidente. Les lames tournent, mais l'herbe haute les freine immédiatement. Deuxièmement, on observe des craquelures visibles ou des effilochements sur les flancs du caoutchouc. Troisièmement, une odeur forte de plastique brûlé se dégage lors d'un effort de coupe.
Faut-il démonter le plateau de coupe entièrement ?
Non, ce n'est pas une obligation. Descendre le plateau au niveau le plus bas ou lever latéralement la machine suffit amplement pour remplacer la courroie. Cependant, démonter entièrement le plateau offre un confort de travail optimal. Cette méthode s'avère particulièrement utile si vous devez simultanément changer les lames ou nettoyer le carter au nettoyeur haute pression.
Avez-vous réussi le redémarrage ou butez-vous encore sur le passage de la poulie tendeuse ? Partagez vos difficultés dans les commentaires ci-dessous. Nous décortiquerons votre problème pour vous aider à finaliser cette réparation avant votre prochaine tonte.
