La tranchée est rebouchée, la gaine dort sous la terre. Vous lancez votre câble et, bim, blocage net au troisième mètre. Je connais parfaitement cette sensation de buter contre un mur invisible. C'est la hantise absolue quand on veut installer une motorisation de portail ou tirer un réseau RJ45 au fond du jardin. Sur le coup, on a envie de tout abandonner face à ce bout de plastique capricieux. Pourtant, quelques vraies techniques de chantier suffisent pour vaincre n'importe quelle résistance souterraine.
"Pour passer un câble dans une gaine enterrée, utilisez une aiguille d'électricien (tire-fil) rigide. Introduisez-la par l'extrémité la plus accessible, fixez solidement le câble à son extrémité avec du ruban adhésif d'électricien en biseautant le raccord. Tirez ensuite progressivement pendant qu'une seconde personne pousse le câble côté départ pour limiter la friction.
Les outils indispensables pour réussir votre tirage
Un chantier bien préparé élimine la majorité des risques d'échec. Si vous partez avec des accessoires inadaptés, vous allez au-devant d'un blocage garanti au beau milieu du conduit.

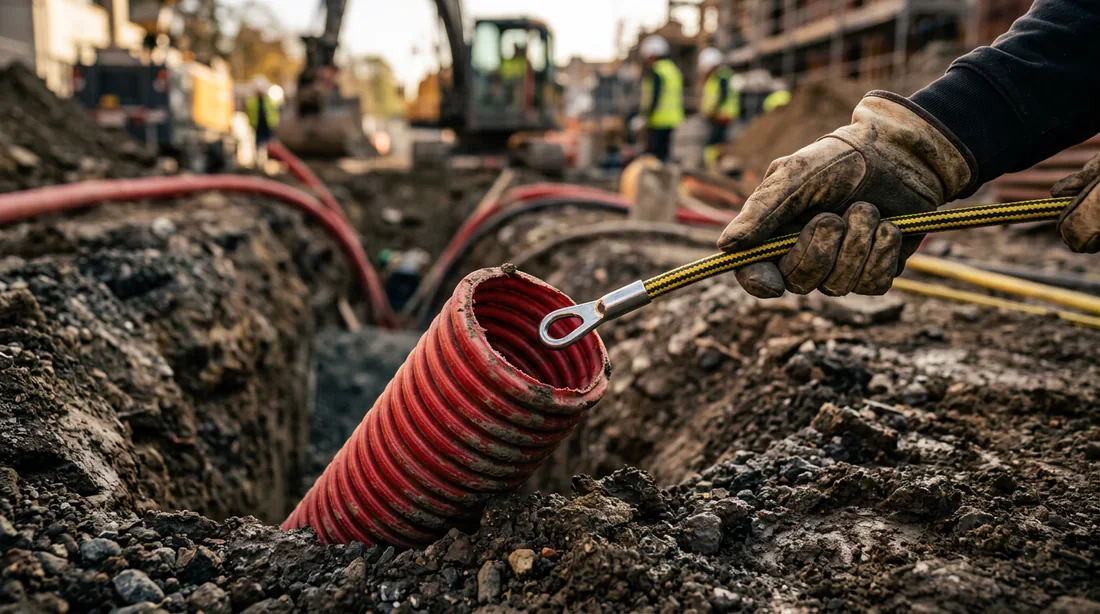

Oubliez les bricolages, il vous faut une aiguille d'électricien, aussi appelée tire-fil. Je recommande sans hésiter un modèle en fibre de verre pour affronter les longues distances, car sa rigidité fait des miracles. Une version en nylon suffira amplement pour les parcours courts et très sinueux.
Côté lubrifiant pour câbles, rangez tout de suite le savon liquide ou le liquide vaisselle. Un véritable gel de glisse technique divise la friction par trois et n'altère pas les plastiques dans le temps.
Prévoyez aussi un bon rouleau de ruban adhésif isolant. C'est votre meilleur atout pour profiler la connexion et sécuriser la traction. Enfin, gardez un aspirateur de chantier sous la main. Cette machine devient une arme redoutable pour intervenir sur des gaines vides particulièrement longues.

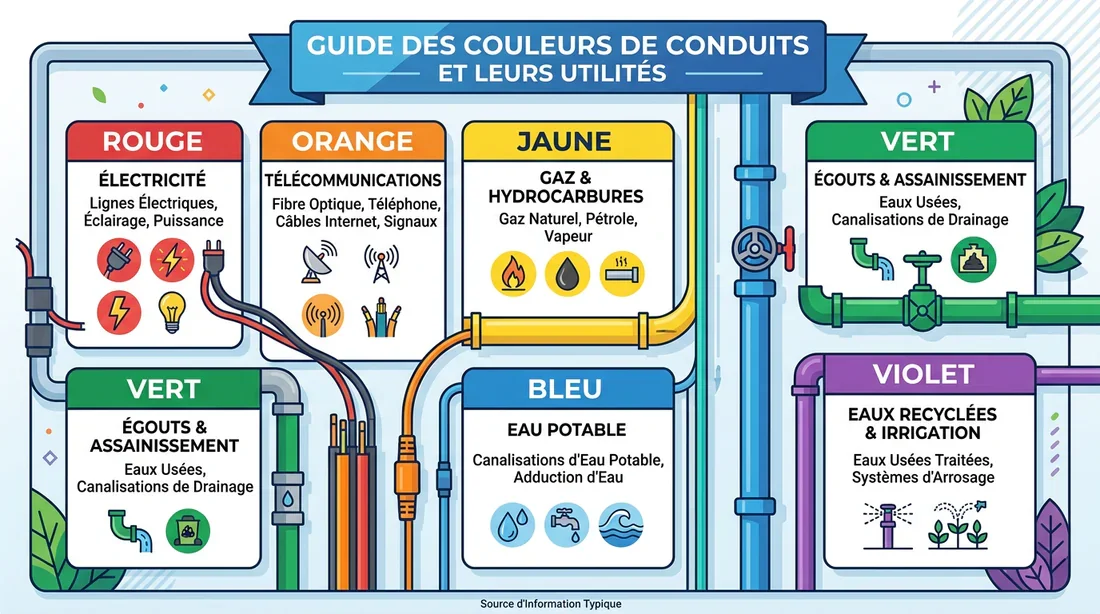

Guide des couleurs de gaines électriques
Méthode pas à pas pour un passage sans effort
Tirer une nouvelle section de câble électrique relève bien plus de la finesse que de la force pure. Vouloir passer en force aboutit à un seul résultat, arracher les fils loin de toute zone accessible.
La préparation du câble et de la tête de tirage
C'est ici que se joue 80 % de votre réussite. Une arête franche sur votre assemblage, et l'ensemble ira fatalement s'encastrer dans le premier coude de gaine. Commencez par dénuder très légèrement les fils pour les attacher fermement au chas de l'aiguille. Enveloppez ensuite l'ensemble avec le ruban adhésif isolant.
L'objectif ? Créer un véritable cône de pénétration. Ce biseau lisse et fuselé permet à la tête d'épouser les courbes et de glisser sur les aspérités au lieu de s'y fracasser. Prenez vraiment le temps de lisser chaque pli du ruban.

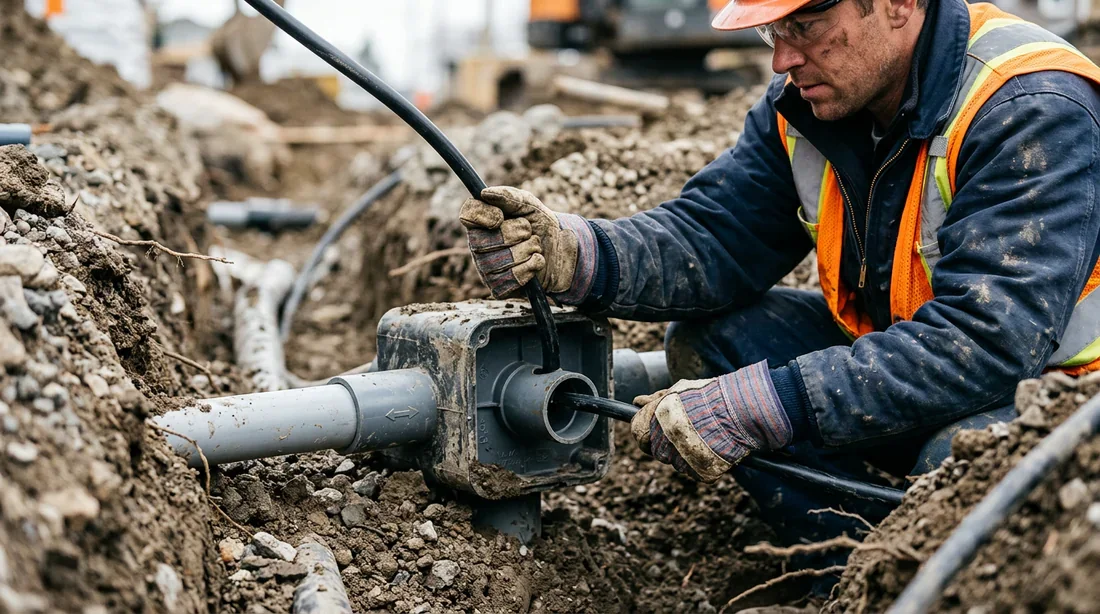

Technique de tirage de câbles dans une gaine
La technique de la poussée synchronisée
Gérer seul un parcours de vingt mètres tient du miracle. Le vrai secret d'un tirage réussi repose sur une coordination parfaite entre deux intervenants. La première personne se place à la sortie pour tirer l'aiguille avec constance et régularité. La seconde s'installe au point de départ et accompagne le câble à l'intérieur du tube.
Celui qui pousse ne doit jamais forcer le mouvement. Son unique rôle consiste à annuler l'inertie du fil avant son entrée. Si vous voyez le câble faire des boucles et s'entortiller devant le trou, vous poussez beaucoup trop vite.
Trois solutions quand le câble reste bloqué dans la gaine
Même avec une tête de traction profilée à la perfection, un blocage câble finit parfois par survenir. La pire réaction consiste à tirer de toutes ses forces. Mettez plutôt en pratique l'une de ces trois astuces de terrain.
La première option exige de noyer le parcours de lubrifiant pour câbles. Injectez généreusement le gel de glisse directement à l'entrée du conduit et enduisez toute la section encore visible. Ce fluide technique diminue instantanément l'échauffement et le frottement contre les parois.
Si ça coince toujours, tentez la technique du va-et-vient. Relâchez la tension, reculez le tout d'environ trente centimètres, puis relancez un coup sec, franc mais parfaitement maîtrisé. Cette vibration suffit souvent à faire sauter la tête biseautée par-dessus un raccord un peu rugueux.
Enfin, pour les conduites vides, l'astuce de l'aspirateur, souvent appelée méthode du parachute, fait des miracles. Attachez un petit bout de sac plastique au bout d'une ficelle en nylon très fine et insérez ce parachute dans le tube. Placez l'embout de l'aspirateur à l'autre bout et aspirez. La dépression avale la ficelle en quelques secondes. Il vous suffira de l'utiliser comme fil de traction pour amener une corde plus épaisse, ou directement votre aiguille.
Pourquoi votre gaine peut être obstruée
Comprendre ce qui coince sous la terre aide à adapter sa méthode. Plusieurs coupables ruinent fréquemment les installations extérieures. Je vois très souvent des écrasements purs et simples, causés par le passage d'un engin de terrassement lourd pendant le remblai.
On croise aussi la fameuse erreur de conception classique, à savoir une ligne trop longue qui cumule un nombre absurde d'angles droits. Cela réduit le rayon de courbure à zéro. Enfin, une infiltration massive de terre ou de gravats arrive fréquemment quand les bouchons d'attente ont été mal posés lors de la construction.

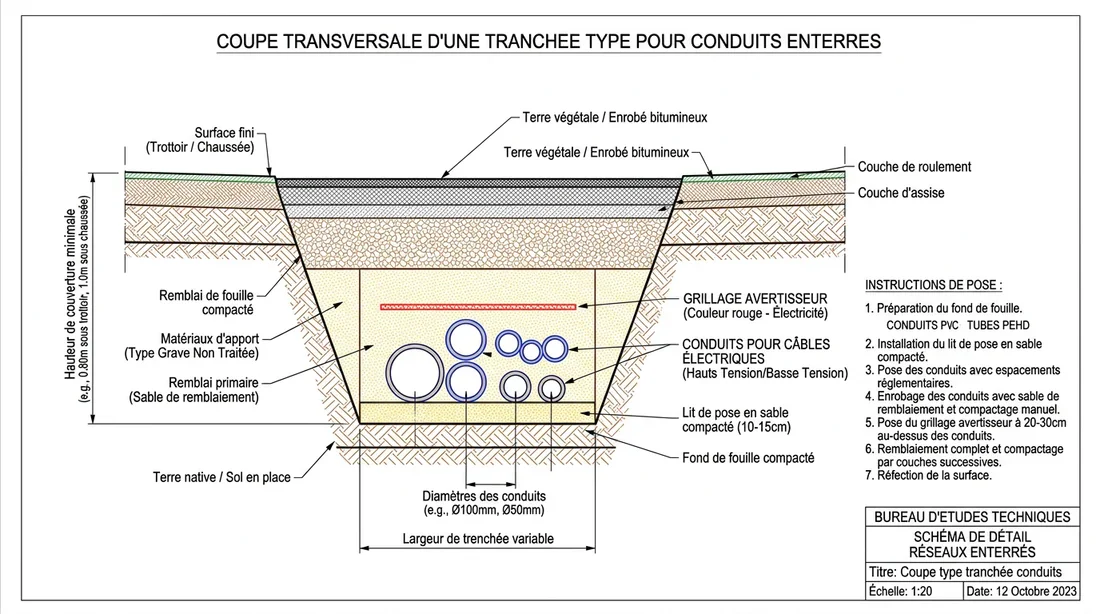

Installation de gaines enterrées selon les normes
Tableau comparatif des aiguilles de tirage
| Type d'aiguille | Longueur recommandée | Avantages | Usage idéal |
|---|---|---|---|
| Nylon classique | 5 à 15 mètres | Très flexible, économique, simple à manipuler sans gants. | Parcours courts, beaucoup de coudes, intérieur de la maison. |
| Fibre de verre | 15 à 30 mètres (et plus) | Rigidité extrême, pousse très loin sans jamais plier ou faire de nœuds. | Fourreau enterré long, passage extérieur droit, gros diamètres. |
| Acier torsadé | 10 à 25 mètres | Le compromis ultime entre la force de poussée et la souplesse. | Gaines avec de légers écrasements, obstacles difficiles à percer. |
Erreurs fatales à éviter lors du tirage
Un excès de confiance condamne définitivement votre infrastructure en moins d'une minute.
Le réflexe numéro un face à la résistance consiste à tirer avec une force colossale. Résultat garanti, vous allez briser l'attache. Le câble va rebondir et se perdre au fond du tube, et tout sauvetage deviendra impossible.
Ne faites jamais l'impasse sur le gel lubrifiant. Tirer à sec sur de grandes distances génère une chaleur intense par friction. Le plastique risque littéralement de fondre et de fusionner contre la paroi interne.
Enfin, oubliez immédiatement l'idée de bricoler un outil avec du fil de fer. Un cintre déplié ou un fil métallique rigide va griffer, rayer et potentiellement éventrer complètement l'intérieur de votre gaine annelée. Vous créerez ainsi un blocage permanent.
Franchir un fourreau enterré difficile réclame de l'analyse, un excellent biseautage et un binôme parfaitement synchronisé. En appliquant la bonne dose de gel technique et en misant sur une aiguille rigide en fibre de verre, vous viendrez à bout des tranchées les plus récalcitrantes sans vous épuiser.
Quelle est la distance la plus audacieuse que vous ayez réussi à franchir dans votre jardin ? Avez-vous une astuce secrète pour les passages impossibles ? Partagez vos galères de chantier et vos victoires dans les commentaires ci-dessous.
❓Foire Aux Questions (FAQ)
Que faire si la gaine est trop courte ?
La solution de sécurité exige l'installation d'une boîte de dérivation étanche (IP68) aux normes. Selon la configuration, vous pouvez l'enterrer ou la laisser en surface. Cela crée une jonction parfaitement propre pour repartir sereinement vers votre équipement final.
Puis-je utiliser de l'huile de cuisine pour lubrifier ?
Absolument pas. L'huile de tournesol, le beurre, ou même le WD40 classique sont à proscrire d'urgence. Ces produits attaquent chimiquement le plastique de la gaine et désagrègent l'isolant de vos conducteurs sur le long terme. Utilisez uniquement un gel aqueux spécialement formulé.
Quelle aiguille choisir pour 20 mètres de gaine ?
Une aiguille d'électricien en fibre de verre de 20 à 25 mètres est impérative. Sur cette distance, un modèle basique en nylon s'entortillera sur lui-même comme un ressort et ne transmettra plus aucune force de poussée.
Comment vérifier l'état de vos fourreaux avant intervention
Se lancer à l'aveugle dans une rénovation extérieure demande réflexion. Si votre réseau enterré date de plusieurs décennies, l'intégrité de la gaine TPC n'est pas garantie. Les mouvements de terrain, le gel et le poids de la terre finissent invariablement par déformer les plastiques anciens.
Avant de pousser vos conducteurs flambant neufs, passez toujours votre tire-fil à vide pour « sentir » le trajet. Vous vérifierez ainsi l'absence de cassures nettes ou d'infiltrations de boue bloquantes. En effet, la chimie des matériaux évolue sous terre. Comme nous l'avons détaillé dans notre guide sur la Durée de vie du PER : réalité, risques et comparatif 2026, le vieillissement des polymères enfouis modifie leur souplesse et les rend parfois extrêmement cassants sous l'effet de la contrainte.
