Passer du multicouche dans une cloison Placo : normes et méthode sans risque
Table des matières
Rénover une salle de bain ou une cuisine donne souvent des sueurs froides. Ma pire angoisse sur un chantier ? Me réveiller face à un mur imbibé d'eau à cause d'une malfaçon invisible. Aujourd'hui, les normes de construction ne pardonnent plus. La tolérance face aux dégâts des eaux liés à une plomberie bricolée est totalement nulle. Voici la méthode brute, celle du terrain, pour encastrer vos réseaux sanitaires derrière des plaques de plâtre et dormir enfin sur vos deux oreilles.
"Oui, il est tout à fait possible de passer un tuyau multicouche dans une cloison en Placo. Cependant, la norme impose d'utiliser un tube multicouche gainé et interdit formellement de noyer des raccords à l'intérieur de la paroi. Percez les montants métalliques en utilisant des passe-cloisons pour éviter tout cisaillement.
Peut-on cacher des tuyaux multicouches derrière du BA13 ?
Un grand OUI. Dissimuler sa plomberie derrière du placoplâtre reste la solution la plus esthétique pour aménager une pièce d'eau. Attention toutefois, on ne fait pas n'importe quoi. Cette pratique répond à des exigences très strictes dictées par le DTU plomberie (Document Technique Unifié).
J'ai vu trop de désastres avec des installations encastrées réalisées à la va-vite. Une plomberie apparente pardonne vos erreurs. Un raccord goutte, vous le voyez tout de suite et un coup de clé règle le problème. Dans une ossature métallique, c'est une autre histoire. La moindre micro-fuite s'infiltre dans la laine minérale, ronge le rail et détruit la plaque de plâtre bien avant de devenir visible en surface. La dissimulation est autorisée, oui, mais elle exige une exécution technique parfaite.

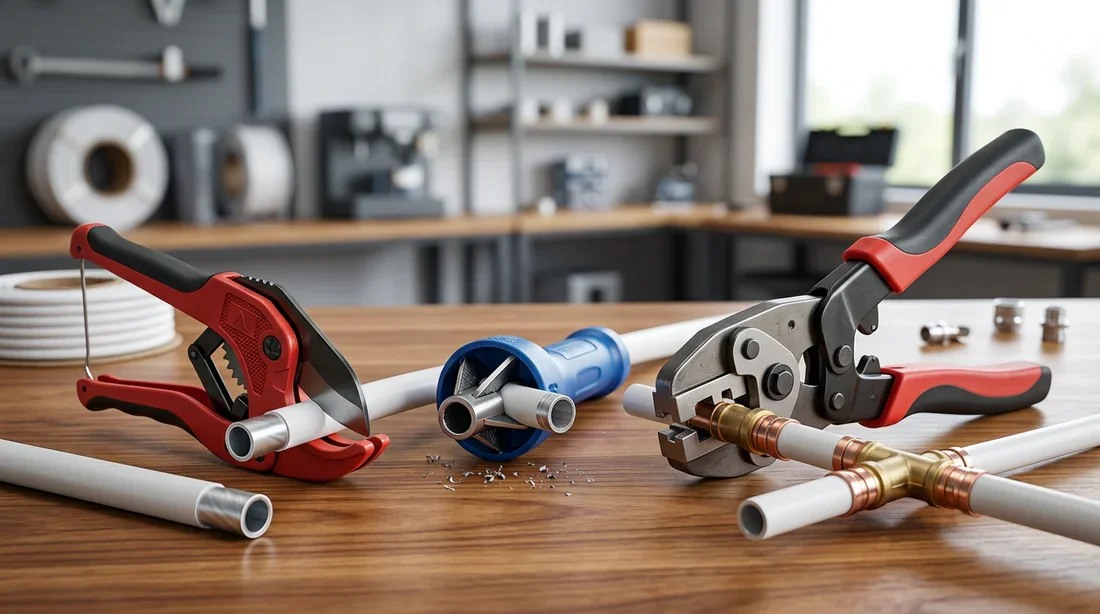

Matériel indispensable pour le multicouche
3 règles d'or pour sécuriser la plomberie dans l'ossature métallique
Prenez cette section comme votre checklist de survie avant de démarrer le chantier. Le succès de votre distribution d'eau dépend entièrement de votre préparation. D'ailleurs, avant même de toucher au moindre tuyau, la structure d'accueil doit être irréprochable. Un calcul des rails précis garantit une ossature assez robuste pour soutenir les plaques tout en laissant l'espace vital au passage de vos réseaux.
Règle 1 : l'obligation du tube multicouche gainé
Faire passer un tube nu dans une cloison sèche est une aberration. Le multicouche nu est interdit en encastrement direct.
L'eau chaude provoque la dilatation thermique du tuyau. Sans protection, le tube frotte contre les rails à chaque changement de température et s'use prématurément. Sur l'eau froide, un tube non isolé condense. Résultat, une humidité constante attaque votre ossature métallique. Vous devez obligatoirement utiliser une gaine annelée (les fameuses gaines bleues et rouges) pour absorber la dilatation, protéger des chocs et isoler thermiquement.
Règle 2 : l'interdiction stricte des raccords noyés
Soyons très clairs sur ce point. C'est l'erreur fatale des bricoleurs du dimanche.
🚨 Danger critique. Il est strictement interdit d'installer un raccord, qu'il soit à sertir ou à compression, caché derrière votre Placo.
Un réseau encastré se conçoit d'un seul tenant. Le tube part de votre nourrice d'alimentation et voyage sans aucune coupure jusqu'à la platine de sortie de cloison. Si une jonction est inévitable, elle doit obligatoirement rester accessible derrière une trappe de visite étanche.

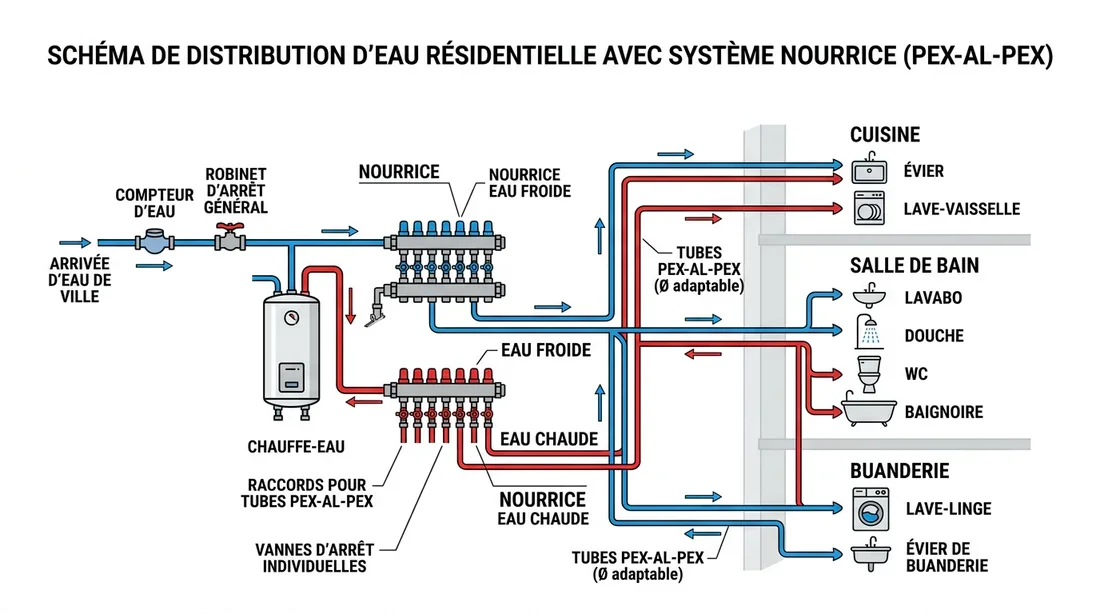

Schéma technique nourrice multicouche
Règle 3 : la protection aux points de perçage
Les bords d'un montant M48 fraîchement percé tranchent comme des rasoirs. Lors du tirage du réseau, ou avec le simple jeu de la dilatation, le métal finit toujours par cisailler la gaine puis le tube.
La parade est simple et non négociable. Protégez chaque trou percé dans le métal avec un passe-paroi ou un œillet en plastique. Ces petits accessoires coûtent quelques centimes et neutralisent le bord coupant de l'acier galvanisé.
PER ou multicouche : mon verdict pour la cloison sèche
Vous hésitez encore sur le choix du tuyau pour votre plomberie encastrée ? Le terrain a tranché depuis longtemps. Le PER a fait son temps. Le multicouche est devenu le standard absolu pour les ossatures métalliques.
| Critère technique | Tube PER | Tube Multicouche |
|---|---|---|
| Mémoire de forme | Inexistante car le tube cherche toujours à s'enrouler et saute souvent des colliers. | Excellente puisque le tube garde l'angle donné et reste sagement en place. |
| Dilatation thermique | Massive avec un tuyau qui s'allonge beaucoup sous l'effet de l'eau chaude. | Ridicule grâce à son âme en aluminium qui le fait réagir presque comme du cuivre. |
| Cintrage | Exige un très grand rayon de courbure sous peine de plier net. | Autorise des angles serrés avec un ressort pour un rendu propre à 90°. |
| Détection murale | Totalement indétectable derrière le Placo car 100 % plastique. | Facile à repérer avec un détecteur de métaux grâce à sa couche d'aluminium. |
Sur le chantier, la rigidité du multicouche change tout. Le PER serpente dans tous les sens et tape dans les rails. Le multicouche offre un cheminement droit, net et totalement prévisible.
Fixation de la robinetterie : utiliser une platine de sortie de cloison
Il faut maintenant faire ressortir vos tuyaux proprement pour brancher le mitigeur de la douche ou du lavabo. Oubliez le bricolage hasardeux.
Passez par une platine de sortie de cloison. Ce support métallique rigide se fixe sur l'ossature et sur votre plaque de BA13 hydrofuge. Vos tubes multicouches viennent s'y raccorder avec une pince à sertir ou à glissement. Ce dispositif encastré assure un entraxe parfait (généralement 150 mm) et une robustesse à toute épreuve. Quand vous forcerez sur votre robinetterie, l'effort sera encaissé par la platine, jamais par le tube.
📺 Pour aller plus loin. N'hésitez pas à rechercher des tutoriels vidéo sur des plateformes comme YouTube avec des termes précis tels que « Passer multicouche cloison placo ossature métallique » ou « Platine de sortie de cloison multicouche placo » pour visualiser le geste technique.
❓Foire Aux Questions (FAQ)
Peut-on cacher un raccord multicouche derrière le Placo ?
Non. C'est formellement interdit par les normes de plomberie. Tous les raccords doivent impérativement rester accessibles via une trappe de visite ou être placés hors de la cloison.
Faut-il isoler un tuyau d'eau chaude dans la cloison ?
Absolument. La gaine annelée fournit une première barrière, mais l'ajout d'une laine de verre dans l'ossature métallique est vital. Vous supprimez ainsi toute déperdition thermique de l'eau chaude et vous tuez le risque de condensation.
Quelle taille de perçage dans le montant pour passer la gaine ?
Je recommande de percer à un diamètre légèrement supérieur à celui de votre gaine annelée, soit entre 30 et 40 mm en général. Cet espace permet d'insérer facilement votre passe-cloison protecteur sans détruire la résistance mécanique du montant métallique.
Comment passer le multicouche dans les rails Placo : 4 étapes clés
On passe à la pratique. Voici la méthode pas-à-pas pour créer un réseau sanitaire invisible et 100 % sécurisé. Préparez votre outillage, vous aurez besoin de :
Une perceuse-visseuse.
Une scie cloche spéciale métal ou un poinçonneur à rail.
Des passe-cloisons adaptés au diamètre de vos gaines.
Une pince coupe-tube et un calibreur.
Votre couronne de multicouche pré-gainé.
Étape 1 : le repérage et le perçage des montants
Tracez le cheminement de votre réseau sur l'ossature métallique. Percez ensuite vos montants M48 avec la scie cloche métal ou le poinçonneur.
Percez toujours vos trous au centre exact du montant. Ne percez jamais sur les bords, au risque d'affaiblir considérablement la capacité porteuse du rail et de compliquer la pose future de vos plaques.
Étape 2 : l'installation des protections anti-cisaillement
Vos trous sont faits. Nettoyez les bavures de métal et insérez fermement vos œillets de protection ou passe-cloisons dans chaque orifice. Vérifiez qu'ils sont bien clipsés. Cette barrière en caoutchouc fera glisser la gaine en douceur lors du tirage.
Étape 3 : le tirage du réseau multicouche
Déroulez le tube multicouche gainé depuis la nourrice et passez-le prudemment à travers les œillets de l'ossature.
C'est là que le matériau fait des merveilles. Le multicouche possède une mémoire de forme exceptionnelle. Vous le cintrez à la main pour lui donner un angle précis, et il garde cette position sans forcer sur les parois métalliques. Le risque de pincement frôle le zéro.
Étape 4 : le traitement acoustique et la pose des plaques
Rien de plus agaçant que le bruit de l'eau qui circule dans les tuyaux quand on essaie de dormir dans la chambre d'à côté. Placez votre isolant (laine de roche ou de verre) autour des gaines. Cet isolant absorbe les nuisances sonores et bloque les déperditions thermiques.
Soyez paranoïaque sur les contrôles de pression avant de fermer. Une fuite non détectée gorgera la laine d'eau en quelques heures. Se retrouver avec un placo humide qu'il faut changer va ruiner votre budget et vos nerfs. Tout est sec ? Vissez vos plaques de BA13.
