Comment désactiver les cellules d'un portail : guide de diagnostic

Mettons les choses au clair tout de suite. Bricoler le système d'arrêt d'une motorisation n'a rien d'anodin. L'unique raison de le faire, c'est pour un test de diagnostic. Vous désactivez le capteur pour isoler le problème. Si le portail repart, bingo, le faisceau infrarouge est coupable. S'il coince encore, il faudra regarder du côté de la carte de gestion ou du moteur.

Je dois vous parler de sécurité. Un portail qui tourne sans ses sécurités actives devient une véritable presse hydraulique géante. La loi ne plaisante pas avec ça. La norme européenne impose ces fameuses cellules pour éviter d'écraser un piéton, un enfant ou un chien. Neutraliser le système reste une action de dernier recours, juste le temps de comprendre d'où vient la panne ou d'attendre l'arrivée du facteur avec votre pièce de rechange.

Avant de sortir la boîte à outils, observez. Votre motorisation vous parle. Voici ce qui doit vous alerter sur une mort prématurée de vos capteurs.

• Le clignotement rapide du feu orange est souvent le premier indice. Presque toutes les cartes modernes affichent un code visuel pour signaler une anomalie sur la ligne de sécurité, bloquant net les moteurs.

• Un portail qui s'ouvre sans broncher mais refuse catégoriquement de se refermer est un grand classique. Le système libère le passage pour vous laisser sortir, puis bloque la fermeture par pure précaution.

• Le fameux test du « clic » vous donnera la réponse définitive. Passez la main devant la cellule réceptrice. Vous attendez le claquement sec du relais interne. S'il n'y a aucun bruit, le composant est soit débranché, soit de travers, soit complètement grillé.

La seule technique sérieuse pour contourner la panne s'appelle le shunt, ou pontage. L'idée est presque enfantine. On va mentir à la carte électronique pour lui faire croire que le faisceau passe parfaitement. Comme ces cellules utilisent un contact normalement fermé, le courant doit circuler en continu pour autoriser le mouvement.

Voici la manipulation exacte :

1. Coupez l'alimentation électrique générale au disjoncteur. On ne négocie pas avec ça.

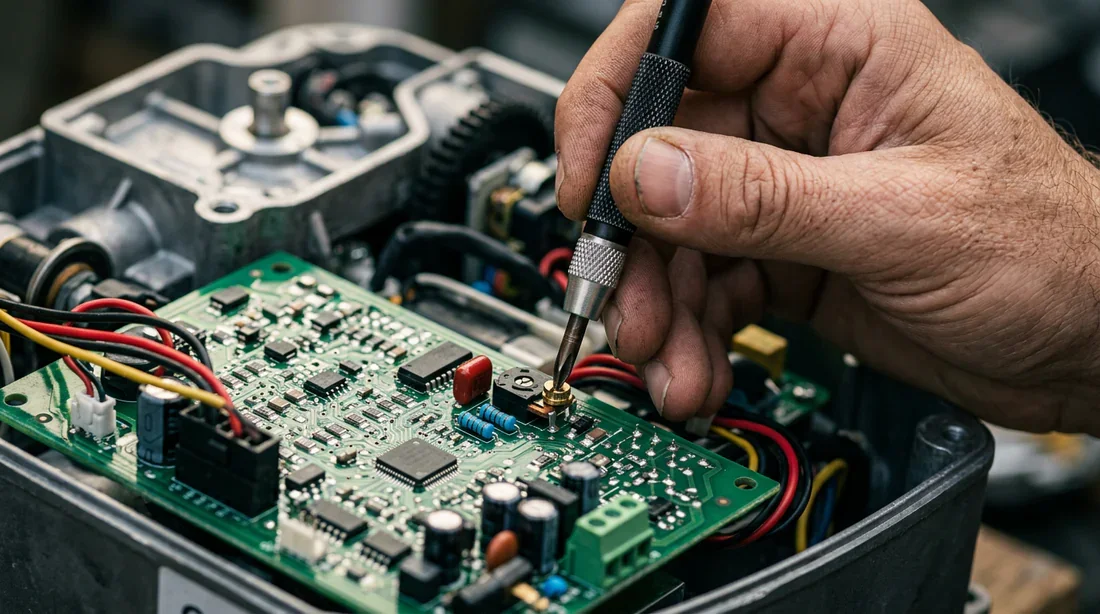

2. Ouvrez le capot du moteur pour dégager l'accès à la carte de gestion.
3. Examinez le bornier de raccordement. Vous cherchez deux entrées. D'un côté la borne commune, souvent estampillée « COM », « GND » ou « - ». De l'autre, l'entrée sécurité des cellules, généralement marquée « PHOT », « SAFE », « RX » ou « STOP ».
4. Dénudez un petit fil électrique en cuivre. C'est votre outil de pontage.
5. Insérez une extrémité dans la borne commune et la seconde dans l'entrée sécurité, puis vissez fermement.
6. Rallumez le disjoncteur et lancez un cycle d'essai.

Je vous garantis qu'il n'y a rien de plus énervant que de réaliser un shunt pour découvrir, dix minutes plus tard, qu'une limace ou une feuille morte bloquait le faisceau. Prenez vraiment quelques instants pour vérifier ces points de détail.

• Un coup de chiffon sur les lentilles optiques résout la moitié des problèmes. La poussière, la boue et les nids d'araignées adorent couper ce signal. Un microfibre légèrement humide suffit.

• Contrôlez les fixations de vos boîtiers. Les piliers subissent des vibrations intenses à chaque passage. Si vos supports métalliques ont du jeu, sont oxydés ou sales, la cellule se désaxe. Vous pouvez d'ailleurs consulter notre tutoriel pour apprendre à dégraisser du métal à l'acétone et redonner un coup de jeune à l'installation.

• La continuité des câbles est le point faible des extérieurs. Les rongeurs raffolent des gaines fines. Cherchez toute trace de morsure à la base des boîtiers.

• Le réalignement se joue au millimètre. Desserrez la cellule réceptrice et bougez-la très lentement. Vous cherchez le clic salvateur du relais qui valide le retour du faisceau infrarouge.

Ne bricolez pas à l'aveugle. Voici un état des lieux réaliste pour choisir entre le système D et une réparation définitive.

Le pontage a fonctionné. Votre voiture est dehors. Très bien. Mais conserver cette configuration sur le long terme relève du suicide technique. Une sécurité portail doit fonctionner.

Regardez bien vos optiques. Si une condensation opaque squatte l'intérieur ou si les UV ont littéralement cuit le plastique, c'est terminé. L'électronique n'aime pas vieillir dehors. Vous devez commander une paire neuve. Et soyons honnêtes, la panne vient souvent d'un câblage mal pensé à l'origine. Profitez du chantier pour assainir l'installation. Si les gaines traînent dans la terre mouillée, lisez nos conseils pour déplacer un coffret électrique extérieur. Mieux vaut éloigner l'alimentation des zones humides une bonne fois pour toutes.

Sous la pression, on a tous tendance à bâcler le travail. Je vous déconseille fortement de tomber dans les travers suivants.

• Oublier le shunt pendant trois mois. C'est la garantie d'abîmer un pare-chocs ou pire.

• Laisser la famille dans l'ignorance. Tous les habitants de la maison doivent savoir que la détection d'obstacle est coupée.

• Laisser l'armoire de commande ouverte aux quatre vents. Des fils dénudés face à la première averse d'automne, c'est le disjoncteur qui saute instantanément.

• Jouer avec un trombone de bureau pour créer le pontage. Un fil de fer non isolé provoque un court-circuit immédiat qui pulvérise le processeur de la carte mère. Vous venez de multiplier la facture par dix.

Diagnostiquer un blocage sans griller sa carte mère demande juste un peu de méthode et beaucoup de bon sens. Vous savez désormais forcer l'ouverture proprement pour aller travailler, tout en identifiant le composant défectueux. N'attendez pas la prochaine grosse pluie pour jeter un œil à l'état de vos boîtiers infrarouges. Allez-vous commencer par vérifier l'alignement ou tester directement le pontage ? Racontez-moi vos déboires de motorisation dans les commentaires juste en dessous, je suis curieux de savoir ce qui bloque chez vous.
