Maîtriser les règles du coffret dc photovoltaïque obligatoire
Table des matières
J'en vois tous les jours, des auto-constructeurs qui passent des week-ends entiers sur leur toit à fixer des panneaux solaires, pour finalement paniquer face au câblage électrique. Une bête erreur de protection matérielle peut ruiner votre projet d'autoconsommation. Pire, elle menace directement la sécurité de votre foyer. Si vous voulez passer l'inspection sans transpirer et valider votre dossier en 2026, maîtriser les règles du coffret dc photovoltaïque obligatoire n'est pas une option. C'est la base absolue.
"Le coffret de protection DC (courant continu) est strictement obligatoire en France pour toute installation photovoltaïque avec onduleur central, selon la norme UTE C15-712-1. Il protège contre la foudre et les surtensions. Sans ce coffret, l'attestation Consuel vous sera refusée et votre installation ne pourra être raccordée au réseau.
Pourquoi le coffret DC est-il strictement obligatoire ?
Ne cherchez pas d'échappatoire. Ce boîtier de protection est une obligation légale indiscutable en 2026 si vous optez pour un onduleur central. Les règles de sécurité incendie ne rigolent pas avec la multiplication des équipements solaires sur les toits français. La norme UTE C15-712-1 fixe les règles du jeu très précisément pour sécuriser votre tension continue. Voyez ce tableau comme un véritable gilet pare-balles entre votre champ de panneaux et votre matériel de conversion.
La validation du Consuel et le raccordement Enedis
Inutile d'espérer allumer votre centrale solaire si vous zappez ce tableau spécifique. L'inspecteur va scruter votre câblage au millimètre. S'il n'est pas irréprochable, vous n'obtiendrez jamais le fameux Consuel bleu, ce document indispensable pour certifier vos travaux. Sans ce précieux sésame, Enedis jettera votre demande de raccordement directement à la poubelle. Fini le contrat de revente. Il vous sera formellement interdit d'injecter votre surplus d'énergie sur le réseau public.

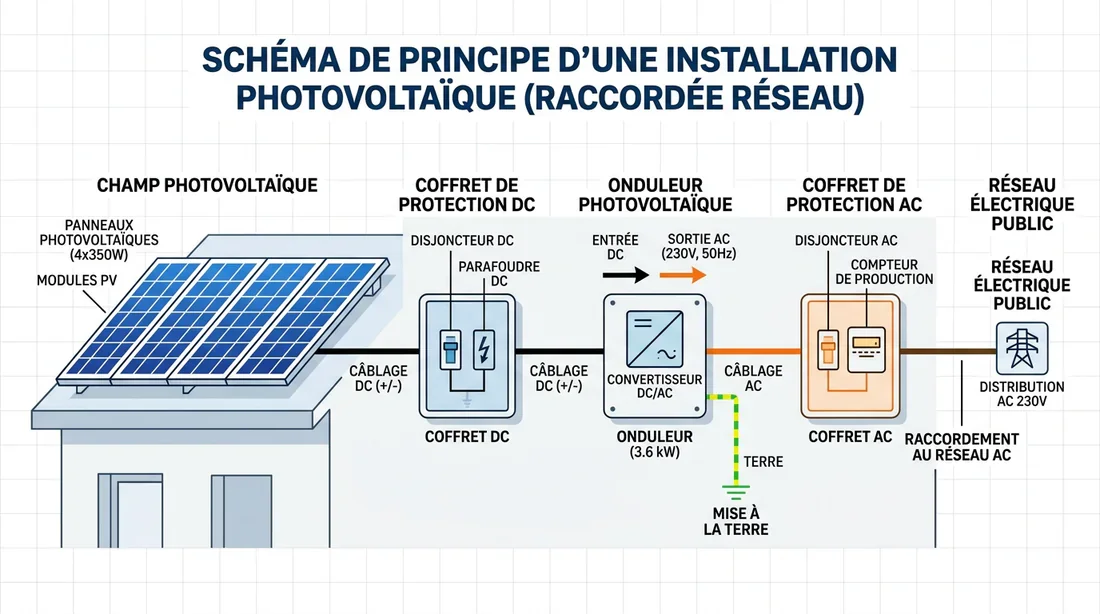

Schéma de raccordement PV
Sécurité incendie et clause d'assurance habitation
Le courant continu est vicieux. Son danger numéro un reste la formation spontanée d'un arc électrique. Le courant alternatif (AC) s'éteint tout seul quand il repasse par zéro. Le courant continu, lui, maintient l'arc. Ça chauffe, ça s'enflamme. En cas de départ de feu, l'expert de votre assurance cherchera immédiatement les organes de coupure. S'il découvre que votre installation photovoltaïque autoconsommation n'a pas de sectionneur physique dédié, votre couverture incendie sautera purement et simplement. Je vous laisse imaginer la facture.
Les 4 composants exigés par la norme dans un coffret DC
La loi ne vous laisse pas improviser. Pour obtenir le tampon des organismes de contrôle en 2026, votre tableau de protection doit obligatoirement embarquer ces quatre éléments de sécurité.
1. Le parafoudre DC
La foudre est l'ennemi naturel le plus destructeur pour votre onduleur. Le parafoudre encaisse la surtension transitoire et l'envoie littéralement dans la terre. Un parafoudre type 2 fait l'affaire pour l'immense majorité des toitures. Attention toutefois. Si un paratonnerre protège déjà l'extérieur de votre maison, la réglementation frappe plus fort. Elle impose un équipement de Type 1, conçu pour digérer une onde de choc directe beaucoup plus massive.

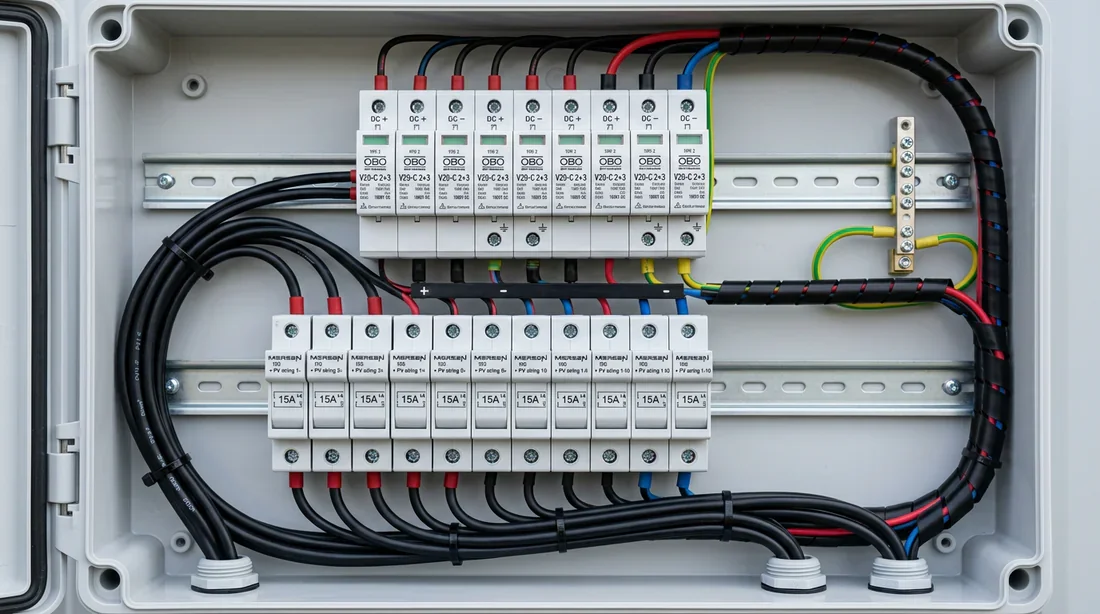

Composants internes du coffret DC
2. Le sectionneur DC
Considérez cette pièce comme votre bouton d'arrêt d'urgence. Le sectionnement coupe net la très haute tension qui descend de votre toit. C'est une coupure physique, franche et visible. Les pompiers ou les techniciens actionnent systématiquement cette grosse poignée rotative avant toute intervention. Grâce à lui, on isole le champ de panneaux et on travaille sur l'onduleur sans finir électrocuté.
3. Les fusibles ou disjoncteurs
Les surintensités ne préviennent pas. Quand vous branchez plusieurs rangées de panneaux en parallèle (les fameux strings), un courant inversé peut subitement décider de remonter vers un module endommagé. Un disjoncteur magnéto-thermique spécial courant continu, ou des cartouches fusibles cylindriques gPV, garantissent la survie de vos câbles. Ils disjonctent en une fraction de milliseconde dès que l'intensité dépasse la limite. Bilan, vos gaines ne fondent pas.
4. Le bornier de terre
Pas de bonne installation sans une terre parfaite pour évacuer les courants de fuite. Ce petit bornier de répartition rassemble tous vos conducteurs de protection au même endroit. Il garantit la liaison équipotentielle de toutes les masses métalliques sur votre toiture solaire. Croyez-en mon expérience, des rails de fixation sans mise à la terre transforment vite les cadres de vos panneaux en piège mortel.
Onduleur central ou micro-onduleurs : la grande exception
Je vois trop d'auto-constructeurs acheter des coffrets lourds et chers pour rien. La loi est stricte, oui, mais elle vise exclusivement les systèmes pilotés par un onduleur central. Si vous êtes parti sur la technologie des micro-onduleurs, on change de dimension. La conversion en courant alternatif (AC) domestique se fait directement sous chaque panneau, en extérieur. L'énergie qui arrive dans vos combles est donc déjà sécurisée en alternatif. Le coffret DC physique devient purement et simplement obsolète. La protection de l'ensemble se gère alors via un relais intégré, directement dans votre tableau AC principal.
Étude d'impact : ce que vous risquez vraiment
Parlons argent et sécurité. Voici une projection claire des risques si vous bricolez avec les protections continues.
| Situation rencontrée | Conséquence sans coffret DC | Avantage de la mise aux normes |
|---|---|---|
| Impact de foudre à proximité | Destruction totale de l'onduleur par surtension (coût : 1500€ à 3000€). | Le parafoudre encaisse le choc et sauvegarde totalement l'investissement. |
| Visite d'inspection officielle | Refus catégorique du certificat de conformité, blocage des démarches. | Obtention du visa dès la première visite, mise en service accélérée. |
| Départ d'incendie domestique | Impossibilité de stopper l'alimentation, refus d'intervention des pompiers. | Le sectionneur offre une coupure instantanée, l'assurance vous indemnise. |
| Retour de courant massif | Échauffement extrême de l'installation, risque élevé de feu de toiture. | Les fusibles disjonctent et isolent immédiatement le circuit défectueux. |
Emplacement et règles d'installation du tableau DC
Rajouter du solaire demande souvent de repenser tout votre espace technique. Il faut respecter des volumes réglementaires très précis autour de vos différents compteurs. Comme nous l'avons expliqué dans notre guide pour Déplacer un coffret électrique extérieur : prix, démarches et pièges à éviter (2026), le placement mural obéit à des distances de dégagement strictes. On ne fixe pas un boîtier courant continu n'importe où.
Distance maximale entre le coffret et l'onduleur
La règle est non négociable. Le boîtier de coupure doit être collé au module de conversion. Les experts imposent une distance inférieure à 50 centimètres de câble entre les deux appareils. Ce rapprochement stratégique limite drastiquement les pertes de charge. Surtout, il garantit que le parafoudre réagisse instantanément au moindre pic de tension imprévu.
L'étiquetage de sécurité obligatoire
Vous avez fait un câblage magnifique ? L'inspecteur s'en moque si la signalisation n'y est pas. La loi exige des étiquettes visuelles, agressives et résistantes au temps. Oubliez de coller l'avertissement jaune « Attention présence de tension continue » et vous payerez une contre-visite. Chaque câble DC, chaque polarité et chaque danger de mort doit sauter aux yeux.
Optez pour des étiquettes normalisées imprimées sur un matériau résistant aux rayons UV et à l'humidité de votre garage. Les impressions papier basiques fixées au ruban adhésif sont systématiquement arrachées ou refusées lors des audits de contrôle technique.
Jouer avec l'électricité solaire ne pardonne pas. Le boîtier de protection DC n'est pas une taxe déguisée de l'administration, c'est la véritable assurance vie de votre équipement et de votre maison. Si vous respectez la norme à la lettre et choisissez le bon matériel, l'inspecteur du Consuel ne restera que cinq minutes chez vous.
Et vous ? Avez-vous déjà mesuré la place disponible sur votre mur technique avant de commander vos boîtiers ? Balancez vos plans de montage ou vos doutes dans les commentaires ci-dessous, on va regarder ça ensemble.
❓Foire Aux Questions (FAQ)
Quelle est la différence entre un coffret AC et DC ?
Le coffret DC encaisse la très haute tension brute qui descend de vos panneaux solaires. Le coffret AC, de son côté, réceptionne l'énergie propre et convertie par l'onduleur pour l'injecter en toute sécurité dans le tableau électrique de la maison.
Puis-je câbler mon coffret DC moi-même ?
Absolument. La loi autorise l'auto-construction de A à Z pour votre projet d'autoconsommation. Mais attention, cela exige une vraie rigueur. Un inspecteur décortiquera votre travail lors de l'audit de conformité, et il ne laissera passer aucune erreur de sertissage.
Le parafoudre est-il toujours obligatoire dans le coffret DC ?
Pas toujours. Son obligation dépend de votre région géographique et de la densité de foudre locale (la fameuse carte kéraunique). Par contre, si votre maison ou le bâtiment très proche possède un paratonnerre extérieur, la norme de 2026 ne vous laisse pas le choix. C'est obligatoire partout.
