L'hiver s'installe. Vos radiateurs restent désespérément froids. Devant vous, votre chaudière affiche un écran totalement noir ou fait clignoter un code défaut incompréhensible en boucle. Je connais bien cette frustration. L'électronique de l'appareil vient-elle de rendre l'âme ? Avant de contacter un technicien en urgence, faisons un diagnostic méthodique pour y voir clair.
"La carte mère d'une chaudière De Dietrich agit comme le cerveau électronique de l'installation. Elle contrôle l'allumage, la pompe et les capteurs de sécurité. Si cette pièce tombe en panne, la chaudière se met en sécurité. Son remplacement nécessite de couper l'alimentation et de paramétrer la nouvelle platine selon le modèle précis.
À quoi sert la platine électronique sur votre De Dietrich ?
La platine électronique dirige votre système de chauffage. Elle centralise les signaux envoyés par le thermostat d'ambiance et les sondes de température pour déclencher le brûleur. Ce composant orchestre avec une précision redoutable le fonctionnement de la vanne gaz et la vitesse du circulateur d'eau. Il veille aussi en continu sur l'intégrité de l'échangeur thermique.
Aujourd'hui, un circuit imprimé gère des algorithmes particulièrement fins. Le but ? Garantir vos économies d'énergie. Sans cette pièce maîtresse, votre installation reste un assemblage mécanique aveugle. Elle traduit instantanément vos besoins de chaleur en impulsions électriques directes vers chaque composant moteur.

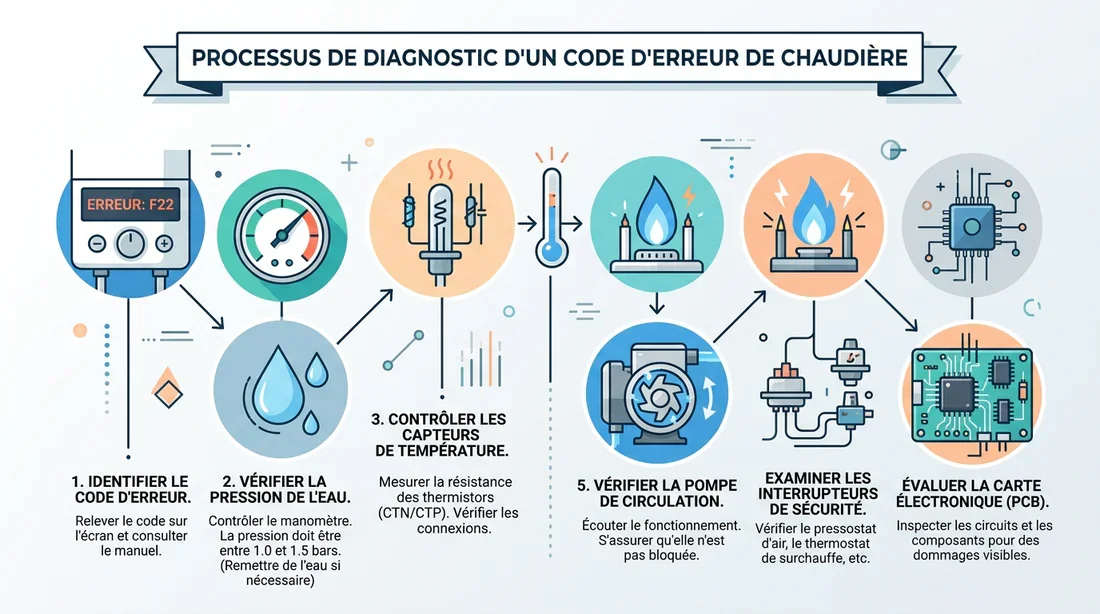

Diagnostic code erreur chaudière
4 symptômes qui prouvent que la carte mère est HS
Avant de débourser 250 euros dans une pièce neuve, nous devons valider le diagnostic. Une panne mécanique mineure imite très souvent une défaillance électronique grave. Regardons de plus près les marqueurs techniques qui accusent directement le cerveau de l'appareil.
La chaudière ne s'allume plus du tout
L'écran du tableau de commande refuse catégoriquement de s'allumer. Pourtant, vous avez validé l'arrivée du courant alternatif jusqu'à la prise murale de l'équipement. Dans cette configuration précise, le fusible thermique soudé sur la carte a très probablement sauté. Son rôle consiste à protéger le reste du circuit en cas de surchauffe. Une surtension du réseau a aussi pu griller définitivement le transformateur d'entrée.
L'affichage de codes défauts aléatoires ou persistants
Votre façade électronique clignote dans tous les sens et génère des erreurs totalement incohérentes. Vous lancez une réinitialisation manuelle (reset). Le blocage réapparaît quelques secondes plus tard avec un code différent. Franchement, ce comportement erratique indique presque toujours la corruption d'un secteur de la mémoire EPROM. La carte devient incapable de lire sa propre programmation de base.
Maintenance électronique chaudière
La pompe ou le ventilateur tournent en permanence
Le chauffage s'arrête et la flamme s'éteint. Pourtant, vous entendez le ventilateur d'extraction ou la pompe tourner à plein régime sans jamais faiblir. Ce phénomène trahit la présence d'un relais resté physiquement collé sur le circuit imprimé. La pièce mécanique visée fonctionne très bien. Cependant, l'interrupteur électronique refuse d'interrompre le flux de courant.
Le défaut d'allumage persistant
Vous entendez de légers cliquetis. Aucune flamme ne parvient à naître. La platine ne parvient plus à envoyer l'ordre électrique ouvrant le bloc gaz. Elle échoue aussi à commander l'impulsion vers l'électrode. Prenez garde avant de juger trop vite. Un simple capteur encrassé produit exactement la même panne. Pour valider cette piste à moindre coût, consultez notre guide sur la durée de vie sonde ionisation : quand la changer et comment la prolonger avant d'incriminer le circuit principal.
Diagnostic E-E-A-T : carte mère ou composant annexe ?
L'expérience du terrain montre une triste réalité. Énormément de cartes mères finissent à la poubelle par manque de rigueur lors du contrôle. L'utilisation d'un multimètre reste votre seule garantie pour valider la présence d'une tension de 230V aux bornes de la pièce. Fiez-vous à ce tableau d'élimination pour fiabiliser votre verdict technique.
| Symptôme constaté | Est-ce la carte mère ? |
|---|---|
| Écran noir total + 230V présent en entrée | Oui, transformateur ou sécurité interne grillée. |
| Code erreur lié au manque de pression d'eau | Non, contrôler le capteur de pression ou rajouter de l'eau. |
| Un organe tourne en continu, chaudière à l'arrêt | Oui, un relais du circuit imprimé est bloqué (collé). |
| Coupure de flamme juste après un allumage réussi | Non, vérifier la sonde d'ionisation en toute priorité. |
| Perte totale de l'heure et des réglages après coupure | Oui, pile de maintien ou puce mémoire hors service. |
5 étapes pour remplacer une carte mère De Dietrich en sécurité
Ouvrir la carcasse d'un équipement de chauffage exige une rigueur absolue. Vous allez manipuler des pièces soumises au courant du secteur. Mise en garde, la mise hors tension totale de la machine reste une obligation non négociable. Ne mettez pas votre vie en danger pour un simple dépannage.
Couper l'alimentation électrique générale
Appuyer négligemment sur le bouton « OFF » situé sur la façade de l'appareil ne vous protège pas des courants résiduels. Dirigez-vous vers votre tableau électrique résidentiel. Abaissez fermement le disjoncteur divisionnaire dédié à la chaudière pour neutraliser à la fois la phase et le neutre.

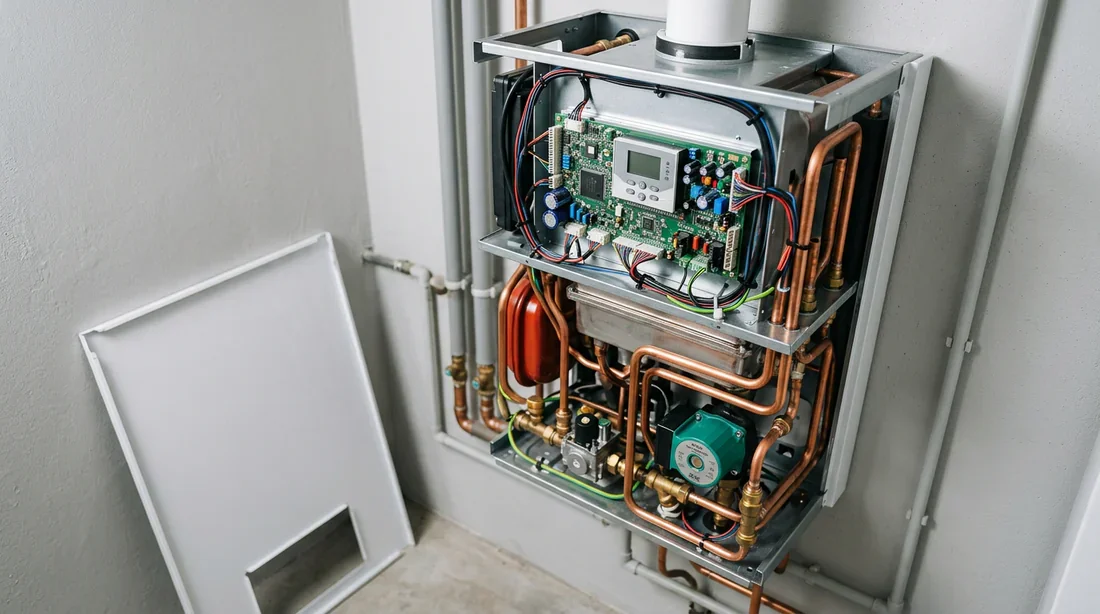

Ouvrir le panneau frontal et accéder au boîtier
Sur les générations équipées de la régulation Diematic, l'architecture facilite grandement les opérations de maintenance. Basculez le bandeau frontal vers l'avant avec délicatesse. Vous tombez face à un large capot en plastique protecteur. Déclipsez ses fixations latérales sans jamais forcer pour dévoiler le cœur électronique.
Repérer et débrancher les nappes de connexion
L'intérieur regorge de faisceaux colorés très similaires. Retirez chaque connecteur un à un en saisissant bien la base en plastique rigide. Ne tirez jamais directement sur un câble. Vous risquez de sectionner les brins de cuivre à l'intérieur de la gaine.
Avant de débrancher le moindre fil, dégainez votre smartphone et prenez plusieurs photos sous différents angles. Ce geste de deux secondes deviendra votre meilleur filet de sécurité lors de la phase de recâblage.
Clipser la nouvelle platine
Laissez la pièce de remplacement dans son emballage antistatique jusqu'à la dernière seconde. Saisissez-la uniquement par les tranches extérieures. Une simple décharge d'électricité statique provenant de vos doigts suffit à foudroyer des microprocesseurs invisibles. Positionnez la carte dans ses rails et poussez fermement jusqu'au clic de fixation.
Paramétrer la nouvelle carte électronique
Une pièce fraîchement sortie du carton d'usine arrive vierge de toute donnée. Lors de la remise en tension, l'écran exige l'insertion d'un code de configuration matériel. Vous le trouverez souvent imprimé sur la notice de la pièce ou collé sur le châssis de la chaudière. Cette étape force le système à reconnaître ses périphériques. Pour réattribuer vos plannings de chauffe après cette remise à zéro, appuyez-vous sur notre tutoriel dédié au mode SRA de la chaudière.
[Vidéo YouTube : remplacement carte electronique chaudiere de dietrich]
Quel est le prix d'une carte mère De Dietrich en 2026 ?
L'enveloppe budgétaire finale dépend du niveau technologique de votre modèle. Le prix varie fortement entre une gamme standard City et un système à condensation très avancé comme l'Innovens. Voici le budget à prévoir.
-
Le prix de la pièce seule oscille généralement entre 150 euros et 350 euros. Les modèles de cartes les plus évolués intègrent la gestion du solaire thermique ou de multiples zones de chauffage. Ils se situent logiquement dans la fourchette haute.
-
Le prix avec intervention d'un chauffagiste grimpe plus rapidement. L'opération complète vous coûte entre 300 euros et 500 euros. Ce tarif forfaitaire couvre la fourniture de la pièce certifiée d'origine, le déplacement à domicile, le temps de main-d'œuvre et le paramétrage logiciel.
❓Foire Aux Questions (FAQ)
Où trouver le numéro de série pour ma carte mère De Dietrich ?
Regardez attentivement sur la plaque signalétique de votre chaudière. Cette étiquette métallique ou autocollante se cache généralement sous l'appareil, ou directement plaquée à l'intérieur de la porte frontale. Le numéro de série complet (S/N) vous sera toujours réclamé pour commander une révision de carte compatible.
Peut-on réparer une carte mère au lieu de la changer ?
Oui, des spécialistes en micro-soudure parviennent parfaitement à remplacer un relais usé ou un condensateur déformé pour un budget souvent inférieur à 100 euros. C'est une démarche anti-gaspi que j'apprécie. Néanmoins, il faut savoir que cette intervention fait immédiatement sauter toutes les garanties constructeur liées à votre système de chauffage.
Faut-il refaire les réglages de la chaudière après le changement ?
Oui, sans aucune exception. Les mémoires de fonctionnement, vos courbes de chauffe personnalisées ainsi que vos horaires de programmation partent à la poubelle avec la pièce défectueuse. Il faudra réintégrer patiemment toutes vos consignes de température pour retrouver un confort thermique optimal.
