Adaptateur 380V vers 220V : guide de conversion et de choix
Table des matières
Vous venez de dénicher ce superbe combiné à bois d'occasion ou un beau compresseur d'atelier. Et là, c'est le drame. Au moment de le brancher, la fiche rouge massive refuse de rentrer dans votre prise murale classique. L'angoisse de griller un matériel qui vous a coûté un bras s'installe. Mais respirez un grand coup. Votre équipement n'est pas bon pour la casse.
Avant d'aller plus loin, mettons un point technique au clair. On parle partout de « 380V » et de « 220V » par habitude. Dans les faits, la norme européenne harmonisée nous livre aujourd'hui du 400V et du 230V. Peu importe le nom qu'on lui donne, il y a des solutions parfaitement sûres pour faire tourner vos machines. À condition de ne pas faire n'importe quoi.
"Pour passer du 380V (triphasé) au 220V (monophasé), un simple adaptateur de prise suffit si votre installation possède un fil neutre. L'accessoire récupère simplement une seule phase (220V) sur les trois disponibles. En revanche, si vous devez faire fonctionner un gros moteur triphasé sur une prise domestique classique, il vous faudra investir dans un variateur de fréquence (VFD).
La vraie différence entre 380V triphasé et 220V monophasé
Pour comprendre comment adapter votre courant, oubliez l'électricité deux minutes et pensez à de la plomberie. L'analogie de l'eau marche à tous les coups pour visualiser le bordel qui circule dans vos murs.
Le 220V monophasé, c'est votre installation domestique standard. Imaginez un seul tuyau d'eau sous pression qui alimente votre appareil (le fil de phase) et un tuyau de retour par lequel l'eau repart (le fil neutre). C'est largement suffisant pour faire tourner un mixeur ou allumer le salon.
Le 380V (courant triphasé), c'est le monde de l'industrie. Visualisez trois gros tuyaux d'eau sous haute pression qui arrivent simultanément, mais en décalé, vers votre machine. Ces trois phases balancent une force de rotation continue et monstrueuse. C'est l'idéal pour lancer de gros moteurs sans forcer. Tenter de faire communiquer ces deux mondes sans prendre de précautions revient à brancher une lance à incendie sur un lavabo. Ça va péter.

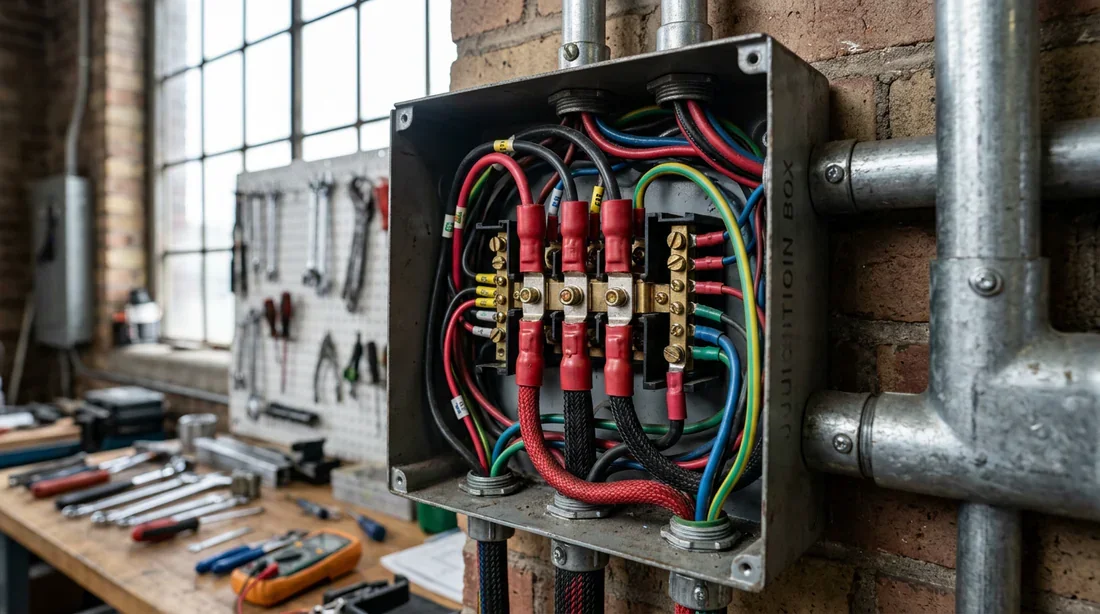

Composants électriques pour installation industrielle
Cas n°1 : vous avez une prise 380V et voulez brancher un appareil 220V

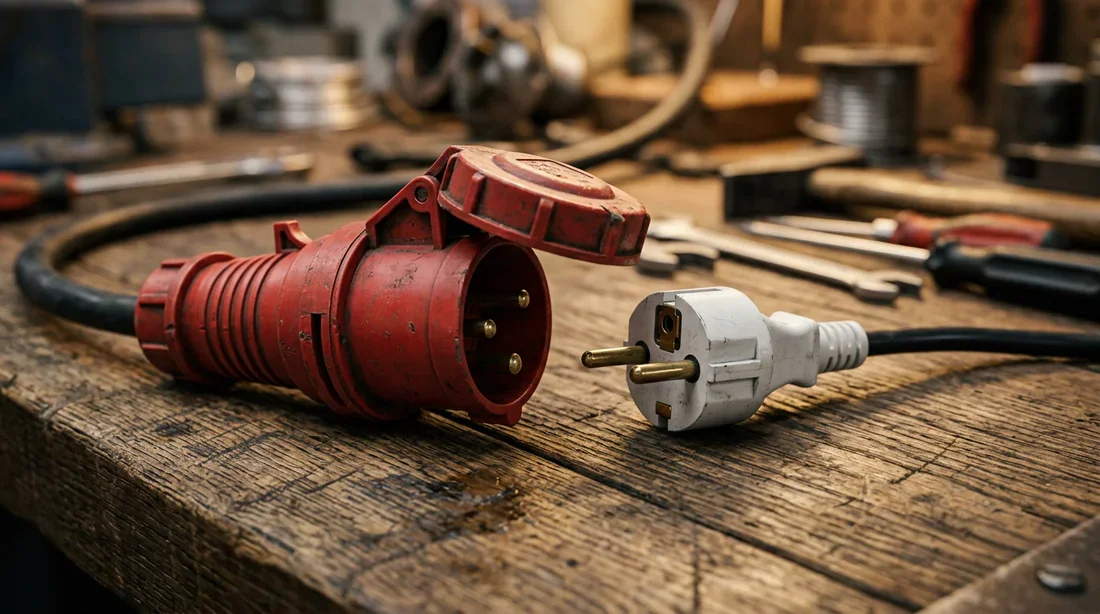

C'est franchement le meilleur scénario possible. Vous travaillez dans un atelier équipé de grosses prises murales industrielles (la fameuse fiche rouge CEE) et vous voulez juste y brancher la perceuse portative ou la radio de chantier sur une simple fiche bleue.
On parle ici d'une banale adaptation physique. Un adaptateur gigogne ou un bon coffret répartiteur fait très bien l'affaire. L'appareil divise physiquement la prise pour ne récupérer qu'une seule des trois phases disponibles, qu'il associe au neutre. Bingo, vous obtenez un vrai 220V.
Mais attention, il y a une condition non négociable. Votre prise murale 380V doit posséder un fil neutre. Dans le jargon électrique, on appelle ça une prise tétrapolaire (3 phases + Terre + Neutre). Si ce neutre manque à l'appel dans le mur, la division est physiquement impossible et votre adaptateur ne servira à rien.
Ne fabriquez jamais votre propre répartiteur avec des dominos volants. Un coffret de répartition certifié intègre ses propres fusibles pour protéger vos petits appareils 220V si un pic de tension survient sur la ligne 380V.

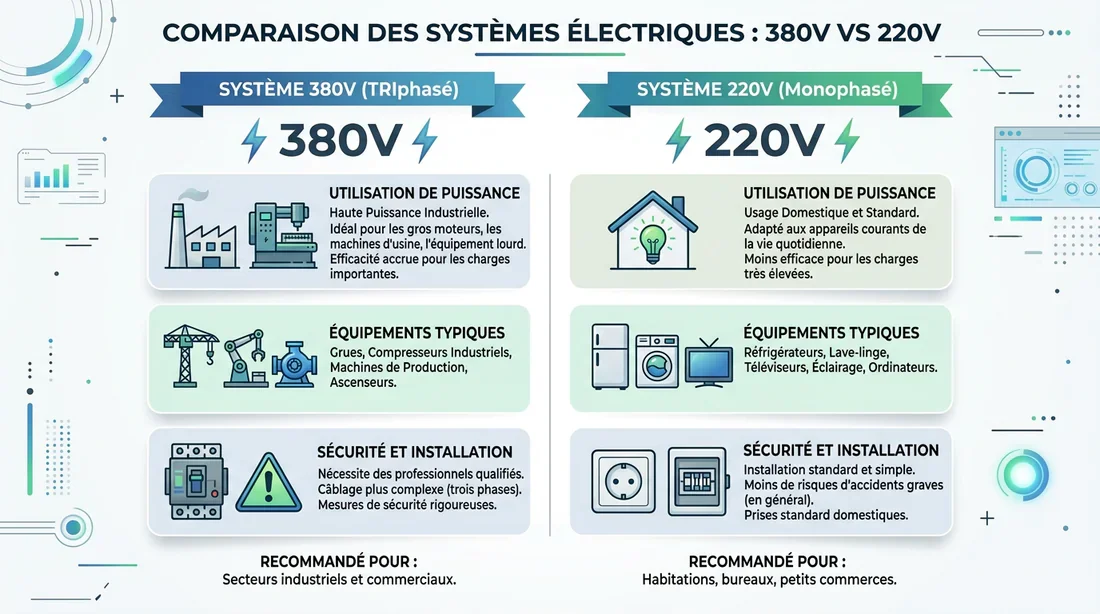

Caractéristiques et différences techniques 380V vs 220V
Cas n°2 : vous avez une prise 220V mais un appareil 380V
Là, les choses sérieuses commencent. Vous avez ramené une belle bête de course chez vous, mais votre garage ne propose que du 220V classique. Autant vous le dire tout de suite, l'adaptateur magique en plastique n'existe pas. Brancher directement les fils fondrait le moteur sur place. Vous avez besoin d'un vrai convertisseur de puissance. J'en vois deux sur le marché.
Le condensateur de démarrage, la bidouille économique
La première technique est une ruse pour tromper le moteur 380V. On installe un condensateur permanent sur le circuit. Ce petit composant emmagasine de l'énergie et crée un déphasage artificiel. Le moteur « croit » recevoir du triphasé et daigne tourner sur votre prise 220V.
Son prix dérisoire est son seul véritable atout. Le problème de cette bidouille est majeur car elle entraîne une perte de puissance d'environ 30 % et massacre le couple au démarrage. Je tolère cette méthode pour une petite perceuse à colonne. En revanche, c'est une catastrophe absolue pour un compresseur ou une scie circulaire qui exigent un effort titanesque pour se lancer.
Le variateur de fréquence VFD, la vraie méthode pro
Pour moi, c'est la seule solution sérieuse. Le variateur de fréquence (ou VFD) est un boîtier électronique intelligent. Vous le branchez sur votre prise domestique monophasée. Son processeur recrée alors électroniquement trois phases parfaites pour nourrir votre machine en 380V.
L'investissement pique un peu au début, mais le jeu en vaut la chandelle. Vous gardez 100 % de la puissance et du couple de votre moteur. Cerise sur le gâteau, le VFD vous laisse régler la vitesse de rotation avec une précision diabolique et gère les démarrages progressifs. Votre mécanique vous dira merci.
Le tableau comparatif des solutions actuelles
Pour budgétiser votre chantier, voici l'état réel du marché actuel.
| Solution | Cas d'usage idéal | Avantages et Inconvénients | Prix moyen |
|---|---|---|---|
| Fiche adaptateur simple | Brancher un outil 220V sur une grosse prise 380V | Le grand plus est sa compacité. Le point faible reste l'obligation d'avoir une prise murale à 5 broches avec un neutre. | 35 € à 60 € |
| Coffret répartiteur | Alimenter plusieurs outils 220V sur un chantier en triphasé | On adore le côté multiprises ultra sécurisé. On aime moins son encombrement et l'obligation de surveiller l'équilibrage des phases. | 120 € à 250 € |
| Condensateur | Faire tourner un très petit moteur 380V sur du 220V | Le prix est imbattable. En revanche, vous perdez 30 % de puissance et le câblage demande de la minutie. | 15 € à 40 € |
| Variateur VFD | Machine industrielle 380V installée dans un garage 220V | C'est la garantie de conserver toute la puissance avec un contrôle total de la vitesse. Seuls le prix d'achat et le paramétrage initial freinent un peu. | 150 € à 400 € |
Les erreurs fatales à fuir comme la peste
L'électricité industrielle déteste l'approximation. Une simple erreur de câblage sur ces tensions transforme vite votre atelier en brasier ou en chaise électrique.
Première règle d'or, fuyez le matériel d'importation sans marquage CE. Les plastiques bas de gamme non ignifugés s'enflamment en un rien de temps lors d'une surchauffe.
Deuxième point vital, ne sectionnez jamais la broche de terre pour faire rentrer une prise récalcitrante. C'est votre unique rempart pour ne pas finir électrocuté si la carcasse métallique de la machine subit une fuite de courant.
Troisièmement, la conversion de ligne exige une protection en amont via un disjoncteur différentiel parfaitement calibré pour le nouvel ampérage. Bricoler en direct est une hérésie.
Et la pire de toutes les idées consiste à utiliser le fil de terre vert et jaune comme un fil neutre pour récupérer du 220V sur une très vieille prise 380V à 4 broches. C'est tout simplement mortel. Toute la carcasse de vos machines se retrouvera sous tension au moindre défaut.
❓Foire Aux Questions (FAQ)
Peut-on brancher un moteur 380V sur du 220V avec un simple câble ?
C'est un grand non. Un simple fil ne transmettra qu'un courant bâtard. Les bobines du moteur vont surchauffer instantanément et fondre. Passez obligatoirement par un convertisseur actif, que ce soit un condensateur ou un vrai variateur VFD.
Comment savoir si j'ai le neutre sur ma prise 380V ?
La vieille méthode reste toujours la meilleure. Comptez les broches sur la prise murale. Une prise à 5 broches embarque le neutre, souvent sous la forme d'un fil bleu à l'intérieur. Une prise à 4 broches n'a pas ce neutre.
Pourquoi parle-t-on de 400V et 230V aujourd'hui ?
C'est la norme européenne qui a dicté sa loi. Pour lisser les réseaux électriques entre les pays, la tension officielle envoyée par Enedis est passée de 220V à 230V pour le monophasé, et de 380V à 400V pour le triphasé. Les vieux chiffres sont juste restés dans nos têtes.
Comment choisir le bon équipement sans se tromper
Devant les rayons des magasins de bricolage ou sur internet, l'erreur de casting arrive très vite. Suivez cette méthode pour viser juste du premier coup.
Étape 1 : compter les broches pour trouver le neutre
Si vous cherchez à récupérer du 220V depuis une prise 380V, regardez votre prise murale rouge de très près et comptez les fiches métalliques.
Vous voyez 4 broches, cela signifie que vous possédez 3 phases et la mise à la terre. Le neutre est absent. Oubliez tout de suite l'adaptateur simple. Il faudra faire recâbler la ligne par un électricien. Vous voyez 5 broches, c'est gagné. Vous avez 3 phases, le Neutre et la Terre. Foncez acheter un adaptateur gigogne standard.
Étape 2 : ne pas jouer avec les watts et les ampères
L'électricité obéit à des règles mathématiques strictes. Lisez attentivement la plaque signalétique rivetée sur le côté du moteur. Elle vous crache la vérité sur la puissance absorbée en Watts et, surtout, sur l'ampérage (16A ou 32A par exemple).
Un adaptateur taillé pour supporter 16A va littéralement fondre si vous y branchez une machine qui en exige 32A au démarrage. Respectez toujours ce calibrage. C'est d'ailleurs la même logique en cuisine avec les équipements lourds. Si vous gérez des installations de cuisson exigeantes, jetez un œil à notre Correspondance température plaque induction : le guide (tableau) pour maîtriser la consommation de la maison.
Étape 3 : surveiller l'équilibrage des phases
Quand vous utilisez un coffret répartiteur pour brancher trois gros radiateurs 220V sur une seule prise 380V, faites très attention à la répartition. Si vous tirez toute l'énergie sur la phase numéro 1 et que vous laissez les phases 2 et 3 tranquilles, votre disjoncteur général détectera un déséquilibre monstrueux. Il coupera tout. Répartissez physiquement vos appareils gourmands sur les différentes prises du boîtier pour équilibrer la charge globale.
